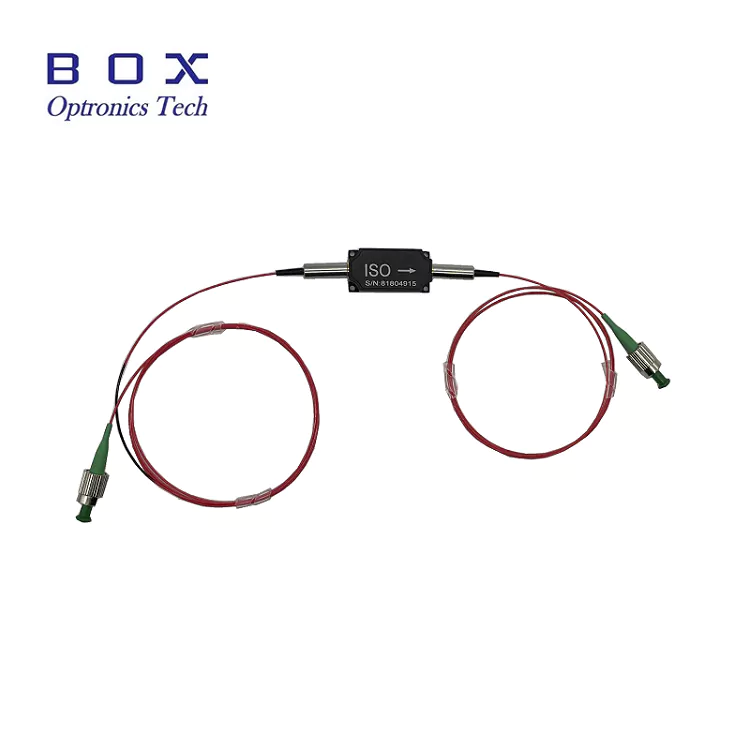

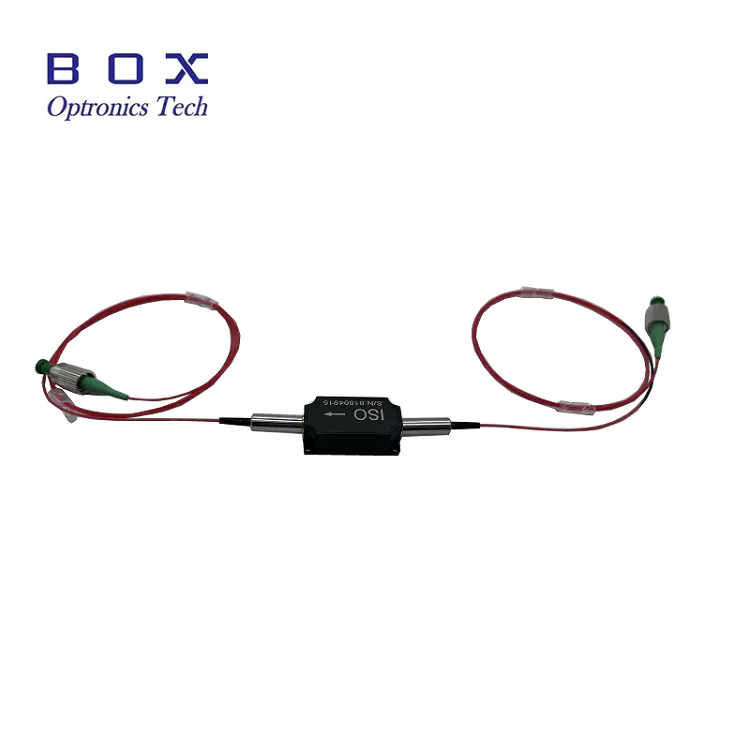

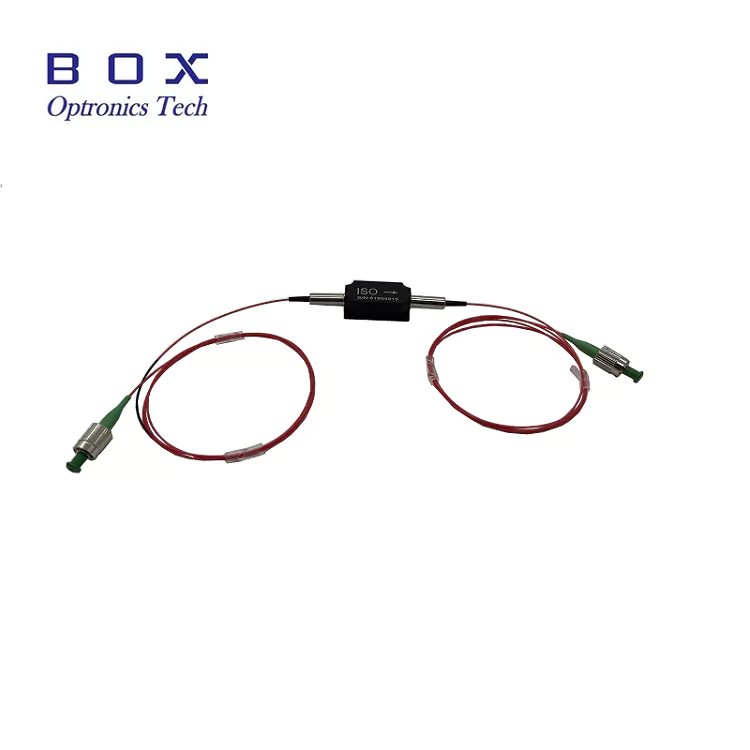

850 nm krachtige circulatiepomp

Box Optronics levert de 850 nm High Power Circulator, een hoogwaardige passieve optische component die is ontworpen voor nauwkeurige lichtrichtingscontrole in glasvezelsystemen. Deze 3-poorts circulator maakt niet-wederkerige transmissie mogelijk, waarbij optische signalen op een sequentiële manier van poort naar poort worden geleid, terwijl uitstekende optische prestaties behouden blijven.

Met een typisch invoegverlies van slechts 1,0 dB, een hoge isolatie van gemiddeld 25 dB en een hoog retourverlies van minimaal 45 dB, is deze circulator ideaal voor toepassingen met hoog vermogen van 850 nm. Het ondersteunt een totaal gemiddeld vermogen tot 500 mW/1W/5W/10W over poorten, waardoor het geschikt is voor veeleisende fiberlaser- en versterkersystemen.

De 850 nm krachtige circulator, gehuisvest in een compact pakket van 58 x 28 x 26 mm met 780 pk glasvezel-pigtails, biedt stabiliteit en betrouwbare prestaties op de lange termijn.

Belangrijkste kenmerken

• Hoge isolatie: 25 dB typische piekisolatie, minimaal 22 dB

• Laag invoegverlies: 1,0 dB typisch, 1,5 dB maximaal

• Hoog retourverlies: minimaal 45 dB (invoer/uitvoer)

• Laag polarisatie-afhankelijk verlies (PDL): ≤0,15dB

• Hoge belastbaarheid: tot 500 mW, 1 W, 5 W, 10 W

• Hoog piekvermogen: <10 kW voor ns-pulswerking

• Hoge overspraakonderdrukking: minimaal 45 dB

• Compact en robuust pakketontwerp: 58×28×26mm

• Vezel-pigtails van 780 pk voor toepassingen met hoog vermogen

• Uitstekende betrouwbaarheid en stabiliteit op lange termijn

• 3-poorts niet-reciproke lichttransmissie

• Groot bedrijfstemperatuurbereik: +10°C tot +50°C

Typische toepassingen

• Glasvezeldetectiesystemen

• Glasvezelinstrumentatie en testapparatuur

• 850 nm fiberlasersystemen

• Biomedische beeldvorming en OCT-systemen

• Onderzoeks- en ontwikkelingslaboratoria

• Laserbescherming met gedistribueerde feedback (DFB).

Technische specificaties

Optische specificaties (T=25°C)

Mechanische en omgevingsspecificaties

*Let op: Bovenstaande specificaties zijn voor apparaten zonder connectoren. Voor apparaten met connectoren is het verwerkingsvermogen beperkt tot 1 W, is het invoegverlies 0,3 dB hoger, is het retourverlies 5 dB lager en is de uitdovingsratio 2 dB lager.

Afmetingen verpakking

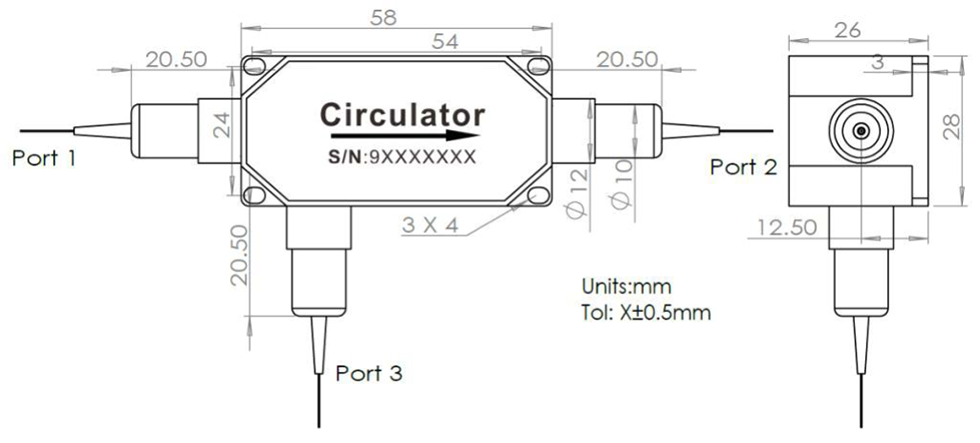

De 850 nm High Power Circulator is verpakt in een compacte, robuuste behuizing met de volgende afmetingen (eenheid: mm):

• Verpakkingsgrootte: 58 × 28 × 26 mm

• 3-poorts configuratie met glasvezel-pigtails

• 4 montagegaten voor veilige installatie

• Tolerantie: ±0,5 mm

Poortconfiguratie

Deze optische circulator met 3 poorten maakt unidirectionele optische signaalroutering mogelijk in een volgorde van 1 → 2 → 3 → 1:

• Poort 1 → Poort 2: Voorwaartse transmissie met laag invoegverlies

• Poort 2 → Poort 3: routering van terugverstrooide/gereflecteerde signalen

• Poort 3 → Poort 1: voorwaartse transmissie die de circulatielus voltooit, terwijl een hoge isolatie in omgekeerde paden behouden blijft

Het apparaat maakt gebruik van een niet-reciproque optisch ontwerp om directionele signaalvoortplanting en effectieve isolatie tussen niet-aangrenzende poorten te garanderen, waardoor het ideaal is voor vezeldetectie, laserbescherming en optische meetsystemen.

Werkingsprincipe

Een optische circulator met hoog vermogen van 850 nm is een passief niet-wederkerig apparaat met meerdere poorten dat optische signalen in een sequentiële 1 → 2 → 3 → 1 richting routeert, waardoor directioneel signaalbeheer in glasvezelsystemen mogelijk wordt.

Het apparaat is gebaseerd op het Faraday-rotatie-effect gecombineerd met polarisatie-afhankelijke optische routeringscomponenten.

Werkingsprincipe:

•Faraday Rotator: introduceert een vaste, niet-reciproque polarisatierotatie (meestal 45°), onafhankelijk van de voortplantingsrichting

•Polarisatierouteringsoptiek: directe optische signalen op basis van polarisatiestatus

•Niet-wederkerige transmissie: zorgt voor directionele signaalroutering met hoge isolatie tussen omgekeerde voortplantingspaden

Belangrijkste functies:

•Scheidt voorwaartse en achterwaarts voortplantende optische signalen

•Beschermt laserbronnen tegen terugreflecties

•Maakt bidirectionele werking mogelijk in glasvezeldetectie- en lasersystemen

•Ondersteunt signaalroutering in meet- en detectiearchitecturen

Waarom kiezen voor Box Optronics?

•Strenge kwaliteitscontrole met 100% testen vóór verzending

•Concurrerende prijzen met stabiele bulkleveringsmogelijkheden

•Flexibele aanpassingsopties voor golflengte, vermogen, glasvezel en connectoren

•7×24 uur technische ondersteuning en snelle respons

•Monstertesten beschikbaar voor evaluatie

•Wereldwijde verzending met DHL, UPS en FedEx expreslevering

Bestelinformatie

Modelnomenclatuur

HPCIR-XXX-X-X-X-X-XX-XX

Voorbeeld: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm krachtige circulatiepomp, 780 pk glasvezel, 900 μm losse buis, 1 m vezellengte, 58 x 28 x 26 mm pakket, 10 W verwerkingsvermogen, FC/APC-connector

Beschikbare aanpassingsopties

•Middengolflengte: 830 nm, 850 nm, andere golflengten op aanvraag verkrijgbaar

• Vermogen: 500 mW, 1 W, 5 W, 10 W, hoger vermogen beschikbaar voor aangepaste ontwerpen

•Vezeltype: 780-HP, andere speciale vezels

•Vezellengte: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (aangepaste lengtes beschikbaar)

• Pigtail-type: 250 μm kale vezel, 900 μm losse buis, 3,0 mm losse buis

•Connectortype: FC/UPC, FC/APC, SC/APC, LC/APC of aangepaste connectoren

•Pakketgrootte: standaard 58x28x26mm of aangepaste pakketafmetingen

•4-poorts circulatiepompconfiguraties beschikbaar op aanvraag

Voor maatwerk kunt u contact opnemen met ons verkoopteam.

Gegevensblad en testrapport

Elke 850nm High Power Circulator wordt geleverd met een uitgebreid testrapport waarin de gemeten prestatieparameters worden gedocumenteerd. Het datasheet PDF-bestand bevat gedetailleerde specificaties en prestatiecurven.

•Individueel testrapport meegeleverd bij elke unit

Gegevensblad

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

•EXW (Af fabriek): Aanbevolen als u een DHL/UPS/FedEx-account heeft. Wij verzenden via uw account; er worden door ons geen verzendkosten in rekening gebracht.

•DAP (Delivered at Place): Als u geen koeriersaccount heeft, kunnen we de verzending regelen met vooruitbetaalde vracht.

•Andere voorwaarden: Neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

•PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

•T/T (Bankoverschrijving): Standaard betaalmethode voor normale productieorders

•Alibaba Trade Assurance: Veilige orderbescherming voor online transacties met kopersgarantie

•Flexibele betalingsvoorwaarden: bespreekbaar voor langetermijn- of strategische partners

Doorlooptijd

•Standaardproductie: ~10-15 werkdagen

•Aangepaste configuraties: 15-20 werkdagen

•Volumebestellingen: Neem contact op voor het productieschema

•Internationale verzending: ~3-5 werkdagen (DHL/UPS/FedEx express)

•Versnelde service: beschikbaar op aanvraag

Bedieningsopmerkingen en behandeling

ESD-bescherming

Hoewel optische circulatoren passieve apparaten zijn, is een juiste bediening vereist om de prestaties en betrouwbaarheid te behouden.

•Werk op een schoon, stofvrij oppervlak

•Vermijd het rechtstreeks aanraken van de vezeluiteinden

•Zorg ervoor dat de stofkappen op de connectoren zitten als deze niet worden gebruikt

•Gebruik de juiste ESD-bescherming tijdens het hanteren en installeren

Vezelverwerking

•Vermijd overmatig buigen van de vezel

•Trek of draai niet aan de vezelvlechtjes

•Reinig de glasvezelconnectoren vóór aansluiting

•Gebruik altijd stofkappen als de connector niet in gebruik is

•Inspecteer het uiteinde van de vezel vóór gebruik op schade

Overwegingen bij het omgaan met stroom

•Zorg ervoor dat het totale ingangsvermogen het nominale maximum niet overschrijdt

•Gebruik de juiste vermogensmonitoring om overbelasting te voorkomen

•Zorg voor een goede warmteafvoer bij hoge vermogensniveaus

•Montage op een koellichaam voor continu gebruik met hoog vermogen

•Opmerking: Apparaten met connector hebben een lager energieverbruik (max. 1 W)

•Vermijd plotselinge stroompieken die het piekvermogen kunnen overschrijden

Installatie en montage

•Monteer de circulatiepomp veilig met behulp van de 4 montagegaten

•Zorg voor een goede uitlijning om extra verlies te minimaliseren

• Zorg voor voldoende ruimte voor de buigradius van de vezels

•Gebruik binnen het gespecificeerde temperatuurbereik voor betrouwbaarheid (+10°C tot +50°C)

•Vermijd mechanische spanning op de vezelvlechten

•Zorg voor de juiste poortoriëntatie voor een correcte signaalroutering
