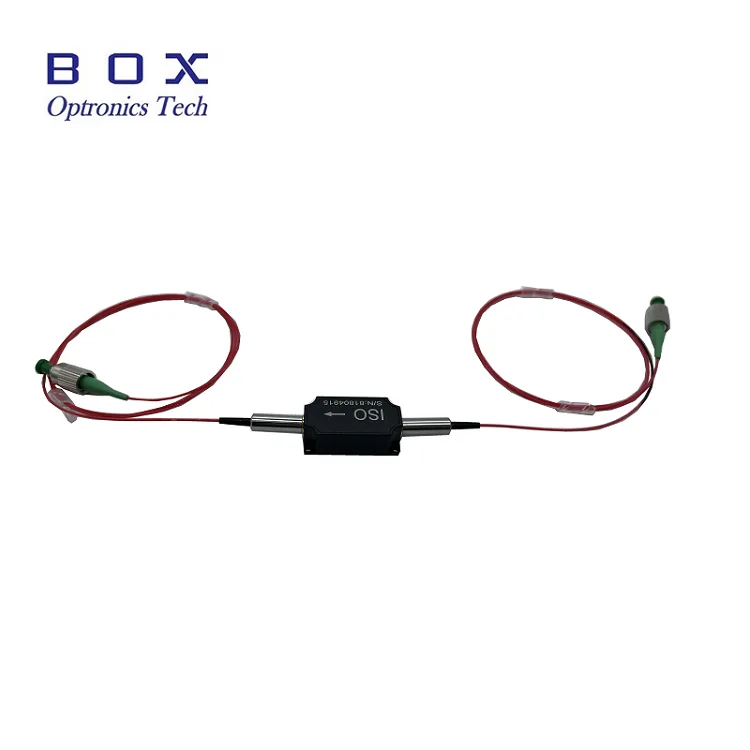

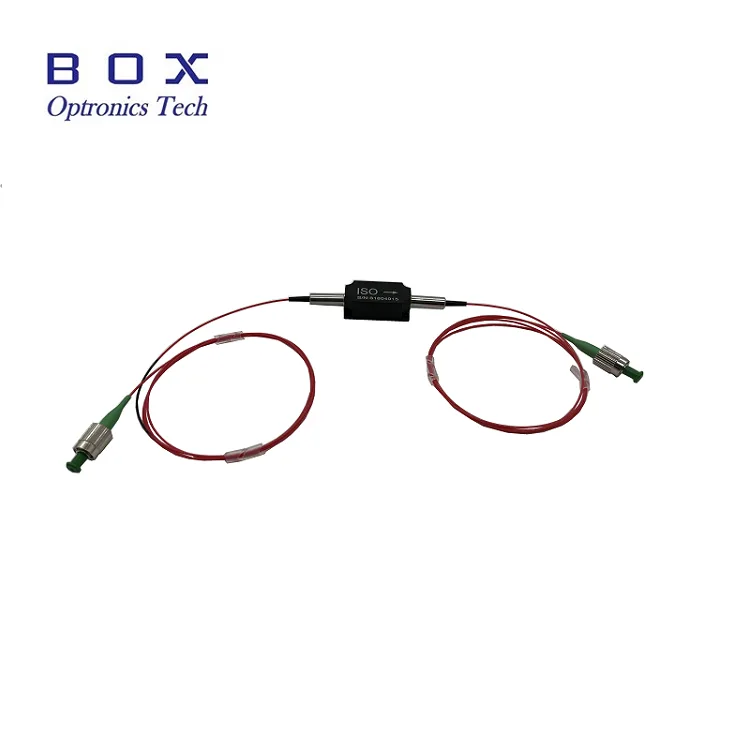

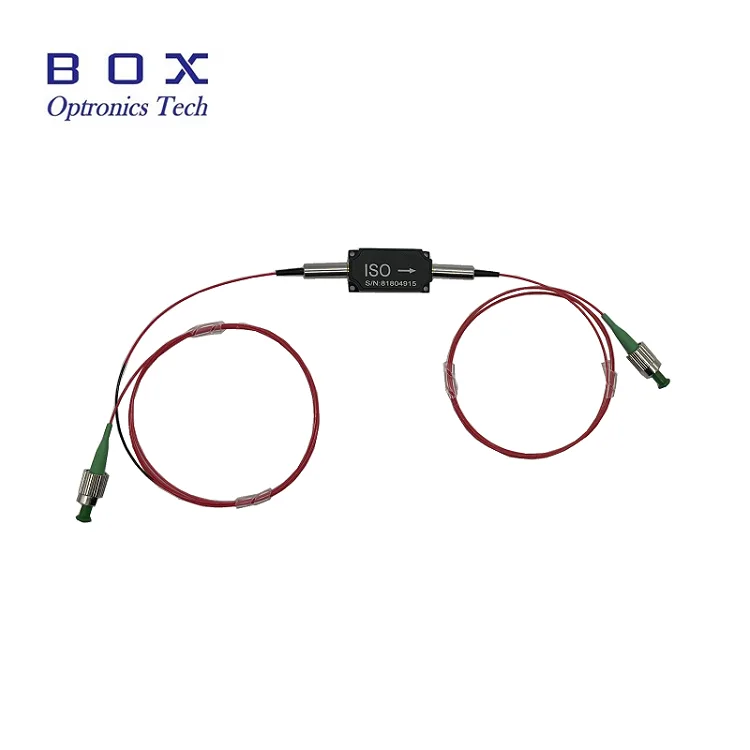

850 nm krachtige optische isolator

Box Optronics levert de 850 nm High Power Optical Isolator, een passieve optische component die is ontworpen om optische systemen te beschermen tegen schadelijke tegenreflecties. Deze hoogwaardige isolator beschikt over een uitzonderlijke isolatie tot 35 dB, een ultralaag invoegverlies van gemiddeld 0,8 dB en ondersteunt een hoog vermogen tot 500 mW/1 W/5 W/10 W gemiddeld vermogen.

Deze isolator, gehuisvest in een compact pakket van 58×28×26 mm met 780 pk glasvezel-pigtails, levert uitstekende betrouwbaarheid en stabiliteit voor veeleisende toepassingen. Of het nu gaat om fiberlasers, OCT-systemen, optische versterkers of testinstrumenten, Box Optronics levert isolatoren van hoge kwaliteit, ondersteund door strenge kwaliteitscontrole en wereldwijde technische ondersteuning.

Belangrijkste kenmerken

● Hoge isolatie: tot 35 dB typische piekisolatie

● Laag invoegverlies: normaal 0,8 dB, maximaal 1,2 dB

● Hoog retourverlies: 45 dB

● Hoge uitdovingsratio voor versies met behoud van polarisatie

● Hoge belastbaarheid: 500 mW/1W/5W/10W gemiddeld vermogen

● Laag polarisatie-afhankelijk verlies (PDL): <0,15 dB

● Compact en robuust pakketontwerp

● SM-vezel/PM-vezel/of andere vezelvlechten

● Hoge betrouwbaarheid en stabiliteit op lange termijn

● Breed bedrijfstemperatuurbereik: -40°C tot +85°C

Typische toepassingen

● Optische test- en meetinstrumenten

● 840nm/850nm Optical Coherence Tomography (OCT)-systemen

● 850 nm fiberlasersystemen en zaadbronnen

● Vezeloptische detectiesystemen (interferometrische detectie)

● Onderzoeks- en ontwikkelingslaboratoria

● Biomedische beeldvorming en diagnostiek

Technische specificaties

Optische specificaties (T=25°C)

Mechanische en omgevingsspecificaties

Productdetails

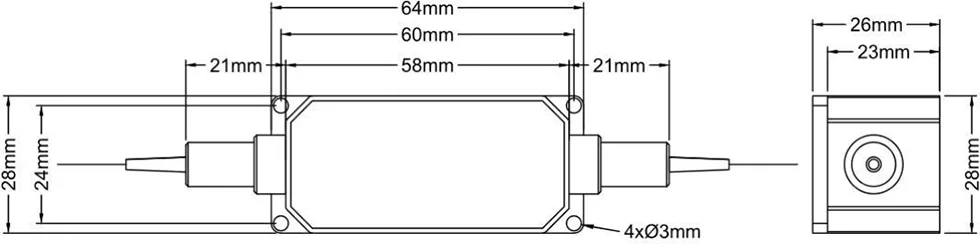

Afmetingen verpakking

De isolator is verpakt in een compacte, robuuste kunststof behuizing met de volgende afmetingen (eenheid: mm):

Werkingsprincipe

Een glasvezelgekoppelde optische isolator met hoog vermogen van 850 nm is een passieve optische component die niet-wederkerige lichttransmissie biedt, waardoor voorwaartse optische signalen worden doorgelaten terwijl achterwaartse reflecties in op glasvezel gebaseerde systemen worden geblokkeerd.

Het apparaat is gebaseerd op het Faraday-rotatie-effect gecombineerd met polarisatie-optiek en is verkrijgbaar in zowel Single-Mode Fiber (SMF) als Polarization-Maintaining Fiber (PMF)-versies, waardoor flexibele integratie in verschillende optische systemen mogelijk is.

● Voorwaartse richting: Licht dringt door met minimaal inbrengverlies

● Omgekeerde richting: teruggereflecteerd licht wordt geblokkeerd met hoge isolatie

● Beschermt laserdiodes en versterkers tegen schade en ruis veroorzaakt door terugreflectie

● Verbetert de systeemstabiliteit en vermindert intensiteitsruis (RIN)

Waarom kiezen voor Box Optronics?

● ✓ Strenge kwaliteitscontrole met 100% testen vóór verzending

● ✓ Concurrerende prijzen met stabiele bulkleveringsmogelijkheden

● ✓ Flexibele aanpassingsopties voor golflengte, vermogen en glasvezel

● ✓ 7×24 uur technische ondersteuning en snelle reactie

● ✓ Voorbeeldtests beschikbaar voor evaluatie

● ✓ Wereldwijde verzending met DHL, UPS, FedEx expreslevering

Bestelinformatie

Modelnomenclatuur

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Voorbeeld:HPIS -850 -0 -1 -1 -0 -00- FA

850 nm krachtige optische isolator, SM-vezel, 900um losse buis, 1 m vezellengte, afmeting: 58x28x26 mm, 500 mW verwerkingsvermogen, FC / APC-connector

Beschikbare aanpassingsopties

● Middengolflengte: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Vermogen: 0,5 W, 1 W, 2 W, 5 W, 10 W, hoger vermogen beschikbaar

● Vezeltype: 780HP, SMF-28, PM1550, andere speciale vezels

● Vezellengte: 0,5 m, 1 m, 1,5 m, 2 m (aangepaste lengtes)

● Pigtail-type: 900um losse buis, 3,0 mm losse buis, kale vezel

● Pakketgrootte: standaard- of aangepaste pakketafmetingen

Voor maatwerk kunt u contact opnemen met ons verkoopteam:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Website: www.boxphotonics.com

Gegevensblad en testrapport

Elke unit wordt geleverd met een uitgebreid testrapport waarin de gemeten prestatieparameters worden gedocumenteerd. Het datasheet PDF-bestand bevat gedetailleerde specificaties.

● Individueel testrapport bij elke unit inbegrepen

Gegevensblad

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

● EXW (af fabriek): Aanbevolen als u een DHL/UPS/FedEx-account heeft. Wij verzenden via uw account; Er worden door ons geen verzendkosten in rekening gebracht.

● DAP (Delivered at Place): Als u geen koeriersaccount heeft, kunnen we de verzending regelen met vooruitbetaalde vracht.

● Andere voorwaarden: neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

● PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

● T/T (overboeking): standaard betalingsmethode voor normale productieorders

● Alibaba Trade Assurance: veilige orderbescherming voor online transacties met kopersgarantie

● Flexibele betalingsvoorwaarden: bespreekbaar voor langetermijn- of strategische partners

Doorlooptijd

● Standaardproductie: ~10 werkdagen

● Aangepaste configuraties: 15-20 werkdagen

● Volumebestellingen: neem contact op voor het productieschema

● Internationale verzending: ~3-5 werkdagen (DHL/UPS/FedEx Express)

● Versnelde service: beschikbaar op aanvraag (er kunnen extra kosten van toepassing zijn)

Bedieningsopmerkingen en behandeling

ESD-bescherming

Hoewel optische isolatoren passieve apparaten zijn, is een goede bediening nog steeds vereist om de prestaties en betrouwbaarheid te behouden.

● Gebruik schone, pluisvrije handschoenen om besmetting te voorkomen

● Werk op een schoon, stofvrij oppervlak

● Raak de vezeluiteinden niet rechtstreeks aan

● Houd de stofkapjes op de connectoren wanneer deze niet in gebruik zijn

Vezelbehandeling

● Vermijd overmatig buigen van de vezel (minimale buigradius: 30 mm)

● Trek of draai niet aan de vezelvlechtjes

● Reinig de glasvezelconnectoren met isopropylalcohol voordat u ze aansluit

● Gebruik altijd stofkappen als de connector niet in gebruik is

● Inspecteer het uiteinde van de vezel vóór gebruik op schade

● Overschrijd de maximale trekbelasting niet

Overwegingen bij het omgaan met stroom

● Zorg ervoor dat het ingangsvermogen het nominale maximum niet overschrijdt

● Gebruik de juiste stroommonitoring om overbelasting te voorkomen

● Zorg voor een goede warmteafvoer bij hoge vermogensniveaus

● Montage op een koellichaam voor continu gebruik met hoog vermogen

Installatie en montage

● Monteer de isolator veilig met behulp van de 4 montagegaten

● Zorg voor een goede uitlijning om extra verlies te minimaliseren

● Zorg voor voldoende ruimte voor de buigradius van de vezels

● Gebruik binnen het gespecificeerde temperatuurbereik voor betrouwbaarheid

● Vermijd mechanische spanning op de vezelvlechten

Kwaliteitsborging en after-sales service

Garantieperiode

Box Optronics garandeert dat dit product vrij is van materiaal- en fabricagefouten gedurende een periode van 12 maanden vanaf de aankoopdatum. Tijdens de garantieperiode zullen wij defecte producten naar eigen goeddunken kosteloos repareren of vervangen.

Uitsluitingen van garantie

De volgende omstandigheden vallen niet onder de gratis garantie:

● Schade veroorzaakt door natuurlijke factoren (bliksem, overstroming, etc.) of omgevingsinvloeden

● Storingen als gevolg van onjuiste bediening of misbruik door de gebruiker

● Duidelijke fysieke schade veroorzaakt door menselijke fouten

● Ongeautoriseerde demontage-, wijzigings- of reparatiepogingen

● Gewijzigde of onvolledige garantielabels op de behuizing

● Schade of verlies tijdens transport na verzending

● Schade veroorzaakt door het overschrijden van het maximale vermogen of de bedrijfsomstandigheden

Ondersteuning na verkoop

● Snelle responstijd: binnen 24 uur op werkdagen

● Probleemoplossing op afstand en applicatie-ondersteuning

● Betaalde onderhoudsservice beschikbaar na de garantieperiode

● Technische adviesdiensten op maat
