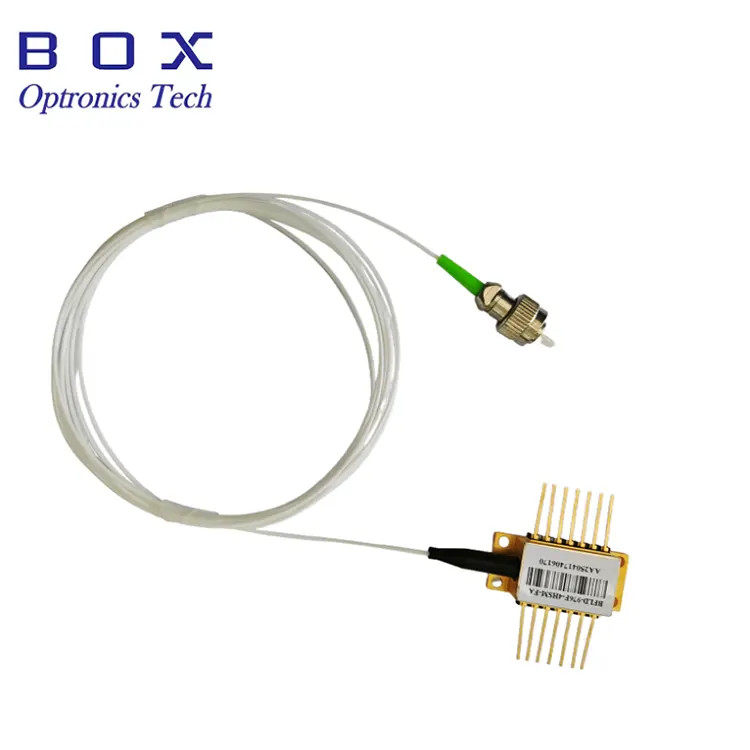

1582 nm DFB-laser voor H2S-gasdetectie

Productoverzicht - 1582 nm DFB-laser voor H2S-gasdetectie

De 1582 nm DFB-laser voor H2S-gasdetectie van Box Optronics is een krachtige MQW-laser met gedistribueerde feedback, ontworpen voor waterstofsulfide (H₂S)-detectie en glasvezeldetectie. De golflengtenauwkeurigheid is +/- 1 nm, het golflengtebereik is 1581–1583 nm en levert een minimaal optisch uitgangsvermogen van 10 mW via SM- of PM-vezel. De geïntegreerde TEC- en 10kΩ-thermistor ondersteunen golflengtestabilisatie, terwijl de golflengtestroomcoëfficiënt van 0,01 nm/mA een fijne afstemming van de golflengte mogelijk maakt. Een optische isolator van ≥30 dB vermindert terugreflecties, en het 14-pins vlinderpakket met twee pinout-opties zorgt voor flexibele systeemintegratie.

Belangrijkste kenmerken - 1582 nm DFB-laser voor H2S-gasdetectie

· Centrale golflengte: 1582 nm, +/-1 nm WL-tolerantie (bereik 1581-1583 nm)

· Hoog optisch uitgangsvermogen: 10 mW / 20 mW

· Hoge onderdrukkingsverhouding in de zijmodus: ≥35 dB minimaal, 40 dB typisch (CW)

· Ingebouwde optische isolator: ≥30dB isolatie

· Geïntegreerde thermo-elektrische koeler (TEC) en 10kΩ thermistor voor golflengtestabilisatie

· Industriestandaard 14-pins vlinderpakket, Type 1 en Type 2 pinout-opties

·  Pigtail van SM-vezel of PM-vezel

Typische toepassingen - 1582 nm DFB-laser voor H2S-gasdetectie

· Detectie en bewaking van waterstofsulfidegas (H2S) met behulp van TDLAS

· Golflengtemodulatiespectroscopie (WMS) voor H2S-detectie

· Industriële H₂S-veiligheid en milieumonitoring

· Olie- en gas-, chemische- en afvalwatergasanalyse

· Procesgasmonitoring en emissieanalyse

· NIR-spectroscopie en gasanalyse-instrumenten

· OEM-integratie in H₂S-gasanalysatoren en industriële veiligheidssystemen

Productspecificaties - 1582 nm DFB-laser voor H2S-gasdetectie

Absolute maximale beoordelingen

Elektro-optische kenmerken (T = 25°C lasertemperatuur)

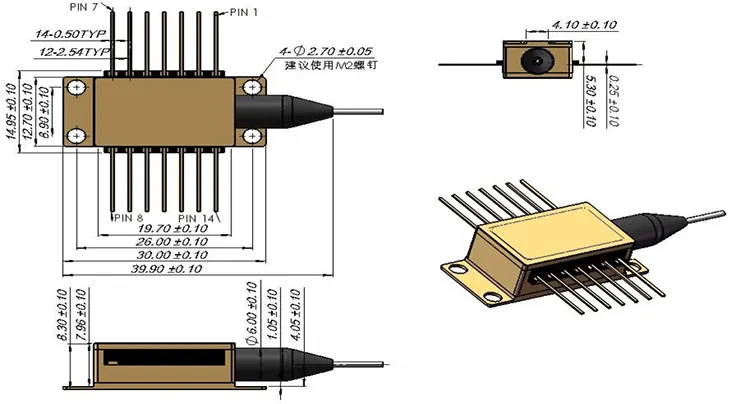

Pakket- en pindefinitie - 1582 nm DFB-laser voor H2S-gasdetectie

Type 1-pins configuratie

Type 2-pins configuratie

Bestelinformatie - 1582 nm DFB-laser voor H2S-gasdetectie

Modelnomenclatuur

BFLD - XXXX - XX - XX - XX (-X)

Voorbeeld: BFLD-1582-10SM-FA

Gegevensblad en testblad - 1582 nm DFB-laser voor H2S-gasdetectie

gegevensblad

testblad

Veelgestelde vragen (FAQ)

Vraag: Waarom is 1582 nm geschikt voor H₂S-gasdetectie?

A: Het golflengtegebied van 1582 nm bevat H₂S-absorptiekenmerken en is gedemonstreerd voor spoor-H₂S-detectie met behulp van DFB-lasers en TDLAS/QEPAS-technieken. Bij TDLAS wordt de lasergolflengte over de doelabsorptielijn gescand en de resulterende absorptie wordt geanalyseerd om de H₂S-concentratie te bepalen. Het 1582 nm-gebied is ook compatibel met standaard glasvezelcomponenten en volwassen DFB-lasertechnologie. Een smalle lijnbreedte en hoge SMSR maken nauwkeurige golflengtecontrole mogelijk voor spectroscopische detectie.

Vraag: Waarom is een ingebouwde optische isolator belangrijk voor gasdetectiesystemen?

A: Terugreflecties van glasvezelconnectoren, gascellen, straalsplitsers en andere optische componenten kunnen optische feedback veroorzaken, wat leidt tot schommelingen in het uitgangsvermogen, instabiliteit van de modus en instabiliteit van de golflengte. Een ingebouwde optische isolator met ≥30dB isolatie onderdrukt optische feedback en zorgt voor een stabiele werking van de laser en meetbasislijnen. De effectiviteit ervan is vooral waardevol in op vezels gebaseerde TDLAS-systemen met aanzienlijke optische reflecties.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

EEN: De MOQ is 1 st. Kleine hoeveelheden zijn beschikbaar voor R&D, prototyping en initiële evaluatie, terwijl grotere volumes kunnen worden ondersteund voor de productie van gasanalysatoren en OEM-programma's. Neem contact op met ons verkoopteam voor prijzen op basis van de door u gewenste hoeveelheid.

Vraag: Kan ik een aangepaste golflengte krijgen voor een andere gassoort?

EEN: Ja. Box Optronics biedt DFB-lasers op verschillende golflengten, afgestemd op gasabsorptiefuncties voor TDLAS en andere spectroscopische toepassingen. Beschikbare golflengten omvatten oplossingen voor H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ en andere gassen. Neem contact met ons op met uw doelgas- en golflengtevereisten voor een haalbaarheidsbeoordeling en offerte.
