1392 nm DFB-laserdiode TO-CAN

Productoverzicht -1392 nm DFB-laserdiode TO-CAN

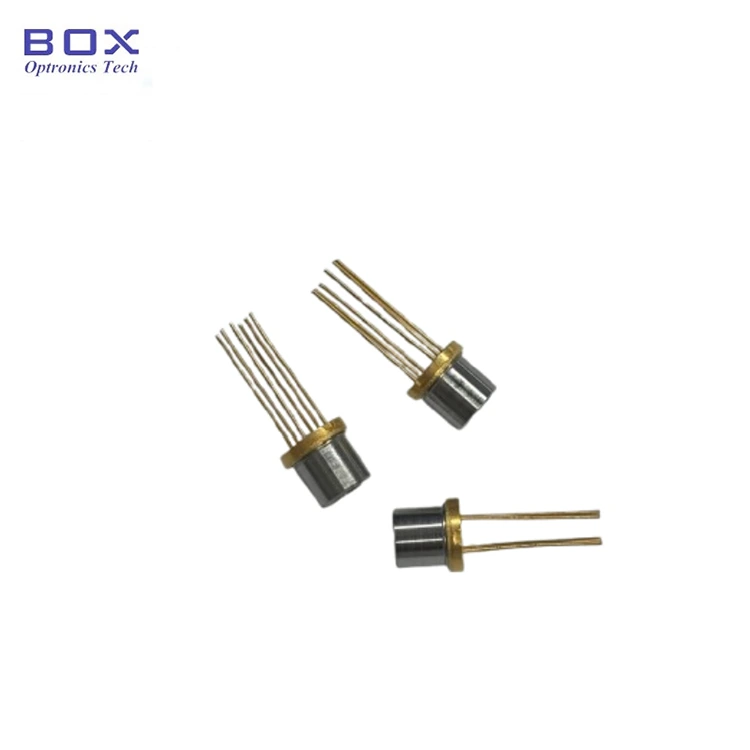

De 1392 nm DFB-laserdiode TO-CAN (model: BLD-D1392.5TO60-AL) van Box Optronics heeft een middengolflengte van 1392,5 nm (1391,5–1393,5 nm) en een optische output van 5 mW via een asferische lens met een brandpuntsafstand van 7,5 mm. Deze 1392 nm DFB-laserdiode is ontworpen voor optische koppeling in de vrije ruimte en is geschikt voor gascelkoppeling, gasanalyse en integratie van optische detectiesystemen.

De geïntegreerde TEC en thermistor ondersteunen temperatuurregeling voor golflengtestabilisatie. Een hermetische TO60 metalen behuizing met een 6-pins configuratie biedt een compacte en robuuste vormfactor voor gasanalysatoren en industriële optische detectie-instrumenten.

Belangrijkste kenmerken -1392 nm DFB-laserdiode TO-CAN

· Middengolflengte: 1392,5 nm (bereik 1391,5–1393,5 nm), +/- 1 nm hoge golflengtenauwkeurigheid

· Hoog optisch uitgangsvermogen: minimaal 5 mW

· Lage drempelstroom

· Geïntegreerde thermo-elektrische koeler (TEC), thermistor

· Compact TO60 hermetisch pakket met asferische lensuitgang

Typische toepassingen-1392 nm DFB-laserdiode TO-CAN

· Waterdampdetectie (H₂O) met behulp van TDLAS

· Gascelspectroscopie in de vrije ruimte

· 1392 nm DFB-laserbronnen voor gasanalysatoren

· Industriële procesvochtigheidsmonitoring

· Optische gasdetectie- en spectroscopie-instrumenten

· Fotonica-onderzoek en OEM-gasanalysesystemen

Productspecificaties -1392 nm DFB-laserdiode TO-CAN

Absolute maximale beoordelingen

Elektro-optische kenmerken (T = 25°C)

TEC-kenmerken

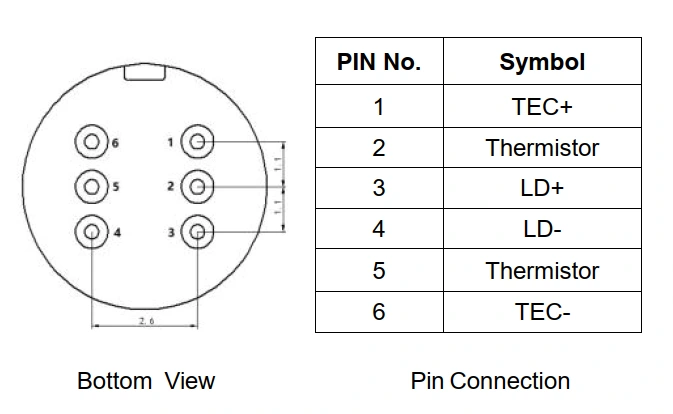

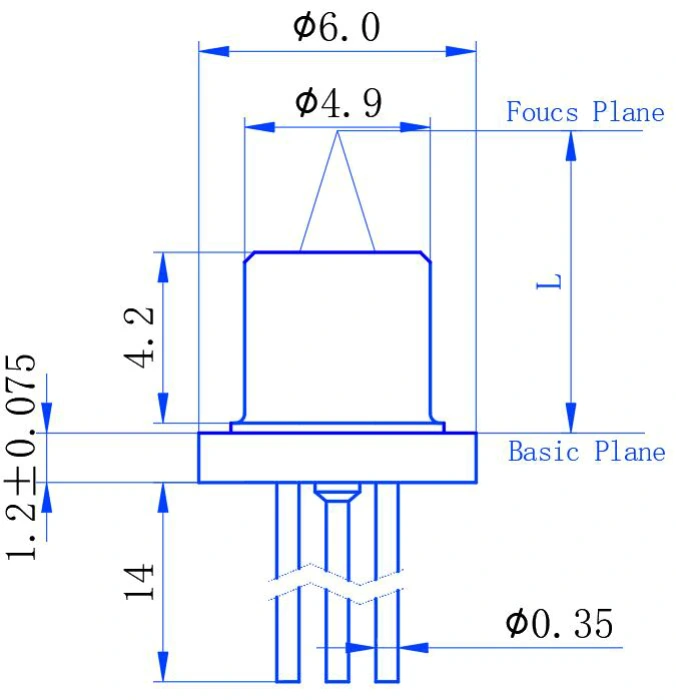

Pakket- en pindefinitie

Bestelinformatie -1392 nm DFB-laserdiode TO-CAN

Modelnomenclatuur

BLD - D XXXX TOT XX - X

Voorbeeld: BLD-D1392.5TO60-AL

Gegevensblad -1392 nm DFB-laserdiode TO-CAN

Gegevensblad

Veelgestelde vragen (FAQ)

Vraag: Welk gas kan worden gedetecteerd met de 1392 nm DFB-laser?

A: De golflengte van 1392 nm wordt vaak gebruikt voor waterdamp (H₂O)-absorptiespectroscopie en kan worden toegepast op op TDLAS gebaseerde vocht- en waterdampdetectie. De specifieke absorptielijn en bedrijfsomstandigheden moeten worden geëvalueerd op basis van de gasconcentratie, de optische padlengte en het systeemontwerp. Box Optronics biedt ook DFB-laserdiodes op andere golflengten voor verschillende gasdetectievereisten.

Vraag: Wat is het verschil tussen deze TO60 DFB-laser en een DFB-laser met vlinderverpakking?

A: De belangrijkste verschillen zijn het pakketformaat, de optische interface en de kosten.

De TO60-versie is voorzien van een compact hermetisch metalen blikpakket met een geïntegreerde TEC, thermistor en asferische lens voor optische koppeling in de vrije ruimte.

Butterfly DFB-lasers zijn doorgaans verkrijgbaar met fiber-pigtailed-uitgang en kunnen, afhankelijk van de configuratie, extra functies integreren, zoals een optische isolator en een monitorfotodiode.

Met zijn eenvoudiger pakket en optische uitgang in de vrije ruimte biedt de TO60-versie een kosteneffectievere optie voor gasdetectie en andere toepassingen waarbij glasvezelkoppeling en extra geïntegreerde functies niet vereist zijn. De keuze hangt af van de vereiste optische koppelingsmethode, pakketgrootte en systeemarchitectuur.

Vraag: Hoe verbetert de geïntegreerde TEC de gasdetectieprestaties?

A: De geïntegreerde TEC- en 10kΩ-thermistor zorgen voor temperatuurregeling voor de DFB-laser, waardoor stabiele bedrijfsomstandigheden worden gehandhaafd en de golflengteafwijking als gevolg van temperatuurvariaties wordt verminderd. Temperatuurregeling is belangrijk in TDLAS-systemen omdat de lasergolflengte uitgelijnd moet blijven met de doelabsorptiefunctie. De TEC-specificaties moeten samen met het bedrijfstemperatuurbereik van de laser en de vereisten van het volledige gasdetectiesysteem in aanmerking worden genomen.

Gerelateerde producten

· 1392 nm 10 mW DFB-vlinderlaserdiode

· 760 nm 10 mW DFB-vlinderlaserdiode

· 1512 nm 10 mW DFB 14-PIN vlinderlaser

· 1574 nm DFB-laserdiode voor CO2-detectie

· 1 mm actieve InGaAs PIN-fotodiode

Bedieningsopmerkingen en behandeling

· Laserdiodes zijn apparaten die gevoelig zijn voor elektrostatische ontladingen (ESD). Tijdens het hanteren moeten altijd de juiste ESD-beschermingsprocedures worden gevolgd.

· De modules moeten op dezelfde manier worden behandeld als gewone halfgeleiderapparaten om elektrostatische schade te voorkomen. Om ze veilig te bewaren en te vervoeren, moeten de modules worden verpakt in ESD-bestendig materiaal.

· Om de modules op een printplaat te monteren, moeten de werkbank, de soldeerbout en het menselijk lichaam geaard zijn.

· Bewaar ongebruikte apparaten bij de aanbevolen opslagtemperatuur (-40°C tot +85°C) in ESD-veilige verpakking.

· Overschrijd niet de absolute maximale waarden gespecificeerd in het gegevensblad, inclusief 100mA maximale voorwaartse stroom en 2V maximale voorwaartse spanning.

· Gebruik altijd een laserdiodedriver met stroombegrenzing en overspanningsbeveiliging.

· Schakel TEC-temperatuurstabilisatie in voordat u laserstroom toepast voor optimale prestaties en golflengtestabiliteit.

· Vermijd het aanraken van het asferische lensoppervlak met blote vingers om besmetting te voorkomen. Als schoonmaken nodig is, gebruik dan isopropylalcohol (IPA) en een pluisvrij wattenstaafje.

· Reflow-temperatuur van soldeer: maximaal 260°C gedurende 10 seconden. Vermijd overmatige soldeertijd of temperatuur.
