1064 nm krachtige optische isolator

Productoverzicht-1064 nm krachtige optische isolator

Box Optronics levert de 1064 nm High Power Optical Isolator, een hoogwaardige passieve optische component die is ontworpen om laserbronnen, zaadlasers en optische versterkers te beschermen tegen schadelijke optische feedback veroorzaakt door gereflecteerd en terugverstrooid licht. Gebaseerd op het Faraday-rotatie-effect, maakt deze isolator niet-reciproke lichttransmissie mogelijk, waardoor licht met weinig verlies in voorwaartse richting kan passeren, terwijl omgekeerd licht met hoge isolatie wordt geblokkeerd.

Deze 1064nm-isolator, die typisch is voor insertieverlies, hoge isolatie en hoge uitdovingsverhouding, is geoptimaliseerd voor krachtige fiberlaser- en versterkersystemen. Het ondersteunt gemiddeld vermogen tot 10 W en piekvermogen tot 10 kW voor ns-pulswerking, waardoor het geschikt is voor veeleisende industriële en wetenschappelijke toepassingen.

Belangrijkste kenmerken: 1064 nm krachtige optische isolator

• Hoge isolatie: typische piekisolatie van 30 dB, minimaal 25 dB

• Laag inbrengverlies

• Hoog rendementsverlies

• Laag polarisatie-afhankelijk verlies (PDL)

• Hoge belastbaarheid: tot 10 W gemiddeld vermogen

• Compact en robuust verpakkingsontwerp: 58×28×26 mm

• Beschikbaar in PM-versies (Polarization Handhaving) en niet-PM-versies

• Meerdere golflengteopties: 980 nm, 1030 nm, 1064 nm

Typische toepassingen: 1064nm optische isolator met hoog vermogen

• Fiberlasersystemen en MOPA-fiberlasers

• Vezelversterkers

• Optische test- en meetinstrumenten

• Vezeloptische detectiesystemen

• Zaadlaserbescherming in versterkerketens

• Vezellasersystemen met hoog vermogen

• Onderzoeks- en ontwikkelingslaboratoria

• Industriële laserverwerkingssystemen

Technische specificaties: 1064 nm krachtige optische isolator

Optische specificaties (T=25°C)

Mechanische en omgevingsspecificaties

Productdetails-1064 nm krachtige optische isolator

Wat is een optische isolator?

Een optische isolator, ook wel Faraday-isolator genoemd, is een passief optisch apparaat met twee poorten dat preferentiële transmissie in één richting mogelijk maakt en tegelijkertijd een hoge isolatie in de omgekeerde richting biedt. Het is een essentieel onderdeel in laser- en glasvezelsystemen om laserbronnen en optische versterkers te beschermen tegen optische feedback veroorzaakt door gereflecteerd en terugverstrooid licht.

Optische isolatoren zijn gebaseerd op het Faraday-effect, waarbij gebruik wordt gemaakt van een magneto-optisch materiaal dat de polarisatie roteert van het licht dat erdoorheen gaat wanneer het wordt blootgesteld aan een magnetisch veld. Gecombineerd met polarisatoren maakt deze polarisatierotatie voorwaartse optische transmissie en hoge isolatie van omgekeerd voortplantend licht mogelijk.

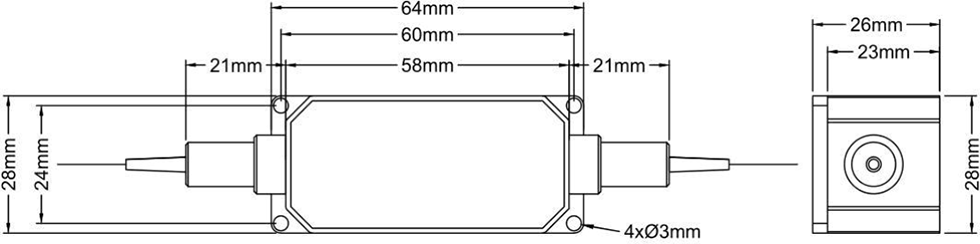

Afmetingen verpakking

De 1064 nm hoogvermogen optische isolator is verpakt in een compacte, robuuste behuizing met de volgende afmetingen (eenheid: mm):

• Verpakkingsgrootte: 58 × 28 × 26 mm (L×B×H)

• 2-poortsconfiguratie met glasvezel-pigtails

• 4 montagegaten (Ø3 mm) voor veilige installatie

• Ontworpen voor hoge betrouwbaarheid en thermische stabiliteit

Waarom kiezen voor Box Optronics?

• Strikte kwaliteitscontrole met 100% testen vóór verzending

• Concurrerende prijzen met stabiele bulkleveringsmogelijkheden

• Flexibele aanpassingsopties voor golflengte, stroom, glasvezel en connectoren

• Voorbeeldtests beschikbaar voor evaluatie

• Wereldwijde verzending met expresslevering door DHL, UPS en FedEx

• Zowel PM- als niet-PM-versies beschikbaar

• Meerdere vermogensopties: 500 mW tot 10 W

• Brede golflengtedekking: 980 nm, 1030 nm, 1064 nm

• Betrouwbare langetermijnlevering voor productiehoeveelheden

Bestelinformatie-1064 nm krachtige optische isolator

Modelnomenclatuur

HPMIS - XXXX - X - X - X - X - X - XX

Voorbeeld: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM-isolator, langzame as werkend, snelle as geblokkeerd, PM Panda-vezel, 900μm losse buis, 1m vezellengte, 58x28x26mm pakket, 10W verwerkingsvermogen

Voorbeeld: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064 nm High Power Isolator (niet-PM), Hi1060-vezel, 900 μm losse buis, 1 m vezellengte, 58x28x26 mm-pakket, 5 W verwerkingsvermogen

Beschikbare aanpassingsopties

• Middengolflengte: 980 nm, 1030 nm, 1064 nm, andere golflengten beschikbaar op aanvraag

• Vermogen: 500 mW, 1 W, 2 W, 5 W, 10 W, hoger vermogen beschikbaar voor aangepaste ontwerpen

• Polarisatietype: PM (Polarisatie Handhaving) of niet-PM (standaard enkele modus)

• PM-asconfiguratie: trage aswerking, beide assen werken

• Vezeltype: PM Panda-vezel, Hi1060, andere speciale vezels

• Vezellengte: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (aangepaste lengtes beschikbaar)

• Pigtail-type: 250 μm kale vezel, 900 μm losse buis, 3,0 mm losse buis

• Pakketgrootte: standaard 58x28x26 mm of aangepaste pakketafmetingen

• Hogere isolatieversies beschikbaar voor veeleisende toepassingen

Voor aangepaste vereisten kunt u contact opnemen met ons verkoopteam met uw specificaties.

Gegevensblad en testrapport - 1064 nm krachtige optische isolator

Elke unit wordt geleverd met een uitgebreid testrapport waarin de gemeten prestatieparameters worden gedocumenteerd. Het datasheet PDF-bestand bevat gedetailleerde specificaties.

• Individueel testrapport bij elke unit inbegrepen

Gegevensblad

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

• EXW

• DAP

• FOB

• Andere voorwaarden: neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

• PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

• T/T (overboeking): standaard betalingsmethode voor normale productieorders

• Alibaba Trade Assurance: veilige orderbescherming voor online transacties met kopersgarantie

• Creditcard: PayPal en Alibaba zijn beschikbaar

• Flexibele betalingsvoorwaarden: bespreekbaar

Doorlooptijd

• Standaardproductie: ~10-15 werkdagen

• Aangepaste configuraties: 15-20 werkdagen

• Volumebestellingen: neem contact op voor het productieschema

• Internationale verzending: ~3-5 werkdagen (DHL/UPS/FedEx Express)

• Versnelde service: beschikbaar op aanvraag

Opmerkingen over bediening en bediening-1064 nm krachtige optische isolator

ESD-bescherming

Hoewel optische isolatoren passieve apparaten zijn, is een juiste bediening vereist om de prestaties en betrouwbaarheid te behouden.

• Werk op een schoon, stofvrij oppervlak

• Raak de vezeluiteinden niet rechtstreeks aan

• Zorg ervoor dat de stofkappen op de connectoren zitten als deze niet worden gebruikt

• Gebruik de juiste ESD-bescherming tijdens het hanteren en installeren

• Wees voorzichtig om beschadiging van de vezelvlechtjes te voorkomen

Vezelverwerking

• Vermijd overmatig buigen van de vezel

• Trek of draai niet aan de vezelvlechtjes

• Reinig de glasvezelconnectoren vóór aansluiting met het juiste schoonmaakgereedschap

• Gebruik altijd stofkappen als de connector niet in gebruik is

• Inspecteer het uiteinde van de vezel vóór gebruik op schade

• Overschrijd de maximale trekbelasting (5N) niet

Overwegingen bij het omgaan met stroom

• Zorg ervoor dat het ingangsvermogen het nominale maximum niet overschrijdt

• Gebruik de juiste stroommonitoring om overbelasting te voorkomen

• Zorg voor een goede warmteafvoer bij hoge vermogensniveaus

• Montage op een koellichaam voor continu gebruik met hoog vermogen

Installatie en montage

• Monteer de isolator veilig met behulp van de 4 montagegaten

• Zorg voor een goede uitlijning om extra verlies te minimaliseren

• Zorg voor voldoende ruimte voor de buigradius van de vezels

• Gebruik binnen het gespecificeerde temperatuurbereik voor betrouwbaarheid

• Vermijd mechanische spanning op de vezelvlechten

• Zorg voor de juiste poortoriëntatie voor de juiste signaalrichting

• Controleer de voorwaartse/achterwaartse richting vóór installatie

Kwaliteitsborging

Box Optronics streeft ernaar hoogwaardige optische componenten met betrouwbare prestaties te leveren. Al onze optische isolatoren met hoog vermogen ondergaan vóór verzending strenge tests en kwaliteitscontroles.

Garantie

• 12 maanden beperkte garantie vanaf de verzenddatum

• De garantie dekt materiaal- en fabricagefouten

• Gratis reparatie of vervanging voor defecte eenheden die onder de garantie vallen

• De garantie dekt geen schade als gevolg van verkeerd gebruik, verkeerde behandeling of ongeoorloofde wijziging
