Productoverzicht-Optische vermogensmeter

De Optical Power Meter van Box Optronics is een krachtig opto-elektronisch meetinstrument dat is ontworpen voor nauwkeurige detectie en analyse van optisch vermogen. Onze vermogensmeters zijn gebouwd rond hoogwaardige silicium (Si) en indium gallium arsenide (InGaAs) fotodiodedetectoren en leveren nauwkeurige, betrouwbare metingen in het ultraviolette, zichtbare, nabij-infrarode en midden-infrarode spectrale bereik.

De serie omvat zowel tafelmodellen met meerdere kanalen (PM-MC-4-B5) voor laboratorium- en productietests, als compacte handheld-modellen met één kanaal (PM-SC-1-HD) voor veldtesten en kalibratie op locatie. Alle units zijn voorzien van intuïtieve touchscreeninterfaces, realtime statistische analyse (stroom, min, max, gemiddelde, piek-tot-piek, standaardafwijking) en USB-connectiviteit voor pc-gebaseerde gegevensverzameling en -analyse. Met verwisselbare detectorkoppen die verschillende golflengtebanden en vermogensbereiken ondersteunen, optionele integrerende bolontwerpen voor uniforme bundelverzameling en flexibele vezelkoppelingsaccessoires (bare fiber adapter en FC fiber adapter), kunnen onze optische vermogensmeters worden geconfigureerd om aan de specifieke eisen te voldoen.

Belangrijkste kenmerken: optische vermogensmeter

● Hoge meetresolutie: 0,001 dB voor nauwkeurige vermogensmetingen

● Groot vermogensbereik: 1nW~10mW of 10uW~10W

● Brede golflengtedekking: 400~1100 nm (Si), 900~1650 nm (InGaAs), 1100~2200 nm (InGaAs)

● Meerdere vormfactoren: Benchtop- (4-kanaals) en Handheld- (1-kanaals) configuraties beschikbaar

● Ingebouwde statistische vermogensanalyse: huidige waarde, minimum, maximum, gemiddelde, piek-tot-piek, standaardafwijking

● Configureerbaar databemonsteringsinterval: 0,1s tot 1s

● Intuïtieve gebruikersinterface met touchscreen en real-time weergave

● USB-connectiviteit met hostsoftware voor datalogging en grafische analyse

● Analoge spanningsuitgang (0~2,5V) via BNC/SMA

● Compatibel met accessoires voor Bare Fiber Adapter (BFA) en FC Fiber Adapter (FCA).

● Compact, robuust ontwerp geschikt voor zowel laboratorium- als industriële omgevingen

● Meetonzekerheid: ±5%

Typische toepassingen: optische vermogensmeter

● Testen en karakteriseren van optische componenten (laserdiodes, vezels, versterkers, isolatoren)

● Verificatie van laservermogen en stabiliteitsbewaking

● Uitlijning en verliesmeting van glasvezelsystemen

● Onderzoeks- en ontwikkelingslaboratoria op het gebied van fotonica en opto-elektronica

● Kwaliteitscontrole en testen van industriële laserproductielijnen

● Kalibratie en validatie van optische sensoren

● Testen van telecommunicatiecomponenten (CWDM, DWDM, transceivers)

● Educatieve en universitaire optische laboratoria

● Veldservice en apparatuurkalibratie op locatie

Technische specificaties-Optische vermogensmeter

Detectorspecificaties (T=25°C)

Specificaties hosteenheid

Accessoirespecificaties

Productdetails-Optische vermogensmeter

Wat is een optische vermogensmeter?

Een optische vermogensmeter is een opto-elektronisch precisie-instrument dat is ontworpen om het vermogen van optische signalen te meten, meestal van lasers, light-emitting diodes (LED's) of glasvezeltransmissiesystemen.

Het bestaat uit twee primaire componenten: een gekalibreerde fotodiodesensorkop die binnenkomend optisch vermogen omzet in elektrische stroom, en een weergave-/verwerkingseenheid die de gemeten vermogenswaarde versterkt, digitaliseert en weergeeft in eenheden zoals watt (W), milliwatt (mW) of decibel ten opzichte van 1 mW (dBm).

Optische vermogensmeters zijn fundamentele hulpmiddelen bij fotonicaonderzoek, glasvezelcommunicatie, laserproductie en kwaliteitscontrole. Ze worden gebruikt voor de karakterisering van laseruitvoer, het meten van vezelinsertieverlies, het meten van het uitgangsvermogen en de versterking van de optische versterker en verificatie van het stroombudget op systeemniveau.

De keuze van het detectormateriaal (silicium voor zichtbaar/NIR, InGaAs voor NIR/SWIR) bepaalt het golflengtebereik en de gevoeligheid van het instrument.

Overzicht productseries

Box Optronics biedt een modulair optisch vermogensmeterplatform met verwisselbare detectorkoppen en twee hostunitopties, waardoor klanten een systeem kunnen configureren dat is geoptimaliseerd voor hun specifieke meetvereisten:

Detectorkoppen

• PMS-4011-2040: Silicium fotodiodedetector met integrerende bol, dekking van 400~1100nm met een vermogensbereik van -20~+40dBm (10μW~10W). Ideaal voor zichtbare en nabij-infrarood laservermogensmetingen.

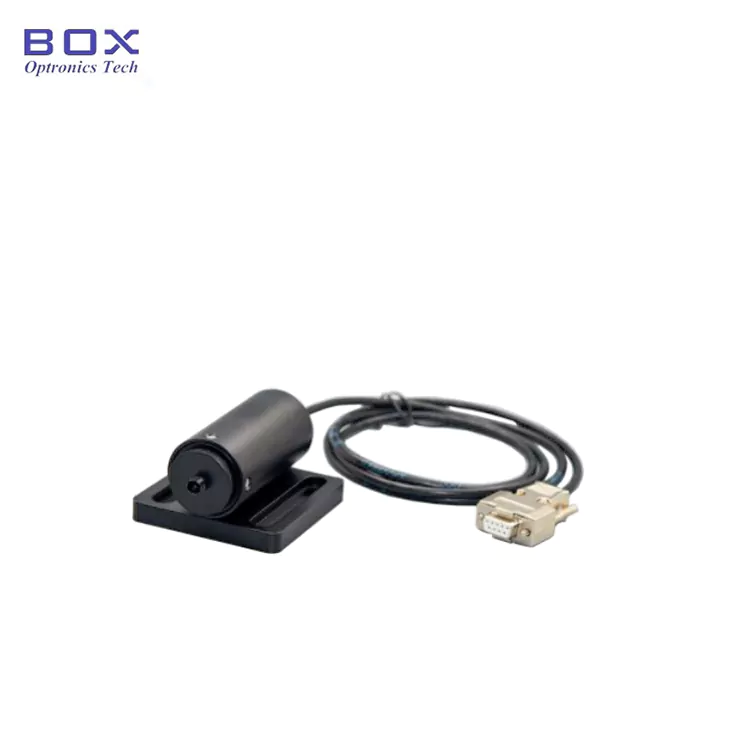

• PMS-9016-6010:InGaAs fotodiodedetector (geen integrerende bol), dekt 900~1650nm met een uitgebreid laagvermogenbereik van -60~+10dBm (1nW~10mW). Geoptimaliseerd voor zeer gevoelige telecombandmetingen.

• PMS-9016-2043:InGaAs fotodiodedetector met integrerende bol, dekking van 900~1650nm met een breed vermogensbereik van -20~+43dBm (10μW~20W). Geschikt voor algemene telecom- en datacomtests.

• PMS-1122-2040: InGaAs-fotodiodedetector met verlengde golflengte en integrerende bol, dekt 1100~2200 nm met een vermogensbereik van -20~+40dBm (10μW~10W). Ontworpen voor kortegolf-infraroodtoepassingen (SWIR).

Gasteenheden

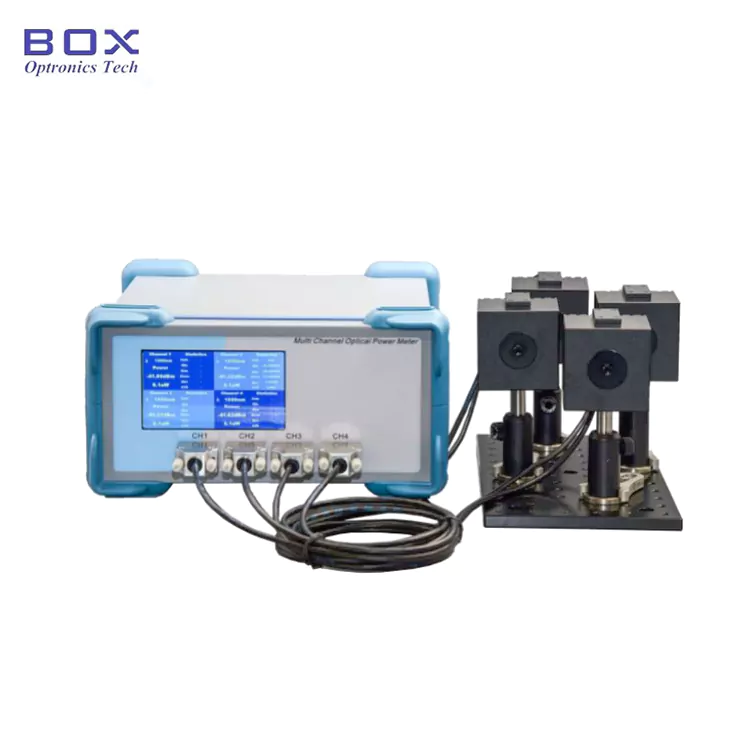

• PM-MC-4-B5 (Benchtop Multi-Channel): Vierkanaals benchtop-apparaat met groot aanraakscherm, ondersteunt gelijktijdige meting van maximaal vier detectorkanalen. Ideaal voor laboratoriumopstellingen, productieteststations en toepassingen die monitoring op meerdere punten vereisen.

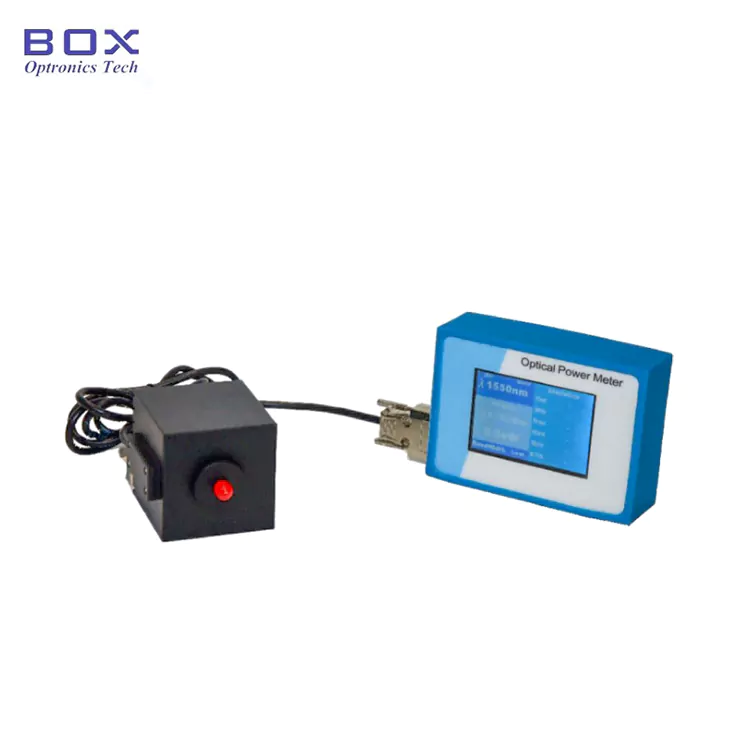

• PM-SC-1-HD (Handheld Single-Channel): Compacte eenkanaals handheld-unit met touchscreeninterface, ontworpen voor draagbaarheid en gebruik in het veld. Perfect voor kalibratie op locatie, buitendienst en mobiele testtoepassingen.

Bestelinformatie-Optische vermogensmeter

Modelnomenclatuur

Naamgevingsconventie voor hosteenheden

PM - XX - X - XX

Voorbeeld: PM-MC-4-B5

Naamgevingsconventie voor detectoren

PMS - XXXX - XXXX - XX

Voorbeeld: PMS-9016-2040-FC

Gegevensblad en software-optische vermogensmeter

Gegevensblad

· Afstandsbediening via USB-interface. Downloadlink voor pc-software inbegrepen bij aankoop.

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

· EXW

· DAP

· FOB

· Andere voorwaarden: neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

· PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

· T/T (overboeking): standaard betalingsmethode voor normale productieorders

· Alibaba Trade Assurance: veilige orderbescherming voor online transacties met kopersgarantie

· Creditcard: beschikbaar via PayPal- en Alibaba-platforms

· Flexibele betalingsvoorwaarden: bespreekbaar

Doorlooptijd

· Standaardeenheden (modellen op voorraad): 3-5 werkdagen

· Standaardproductie: 10~15 werkdagen

· Volumebestellingen: neem contact op voor het productieschema

· Internationale verzending: ~5 werkdagen (DHL/UPS/FedEx Express)

· Versnelde service: beschikbaar op aanvraag

Bedieningsinstructies en bediening - Optische vermogensmeter

Veiligheidsmaatregelen

· Kijk nooit rechtstreeks in een actieve laserstraal of optische uitgangspoort

· Volg altijd de juiste laserveiligheidsprotocollen en draag een geschikte laserveiligheidsbril

· Overschrijd het maximale nominale vermogen voor het gebruikte detectormodel niet

· Koppel de stroom los voordat u het apparaat schoonmaakt of onderhoudt

· Gebruik alleen de gespecificeerde voeding om schade aan het instrument te voorkomen

Verzorging en onderhoud van de detector

· Houd de detectoropening schoon en vrij van stof, olie en vuil

· Gebruik schone, pluisvrije doekjes en een geschikt optisch reinigingsmiddel wanneer u het detectoroppervlak reinigt

· Plaats altijd de beschermkappen op de detector wanneer deze niet in gebruik is

· Raak het actieve detectoroppervlak niet aan met vingers of gereedschap

· Maak de glasvezelconnectoren schoon voordat u ze inbrengt, met behulp van geschikt schoonmaakgereedschap

· Zorg ervoor dat u de detector niet laat vallen en niet blootstelt aan mechanische schokken

· Opslaan in een schone, droge omgeving wanneer deze niet wordt gebruikt

· Periodieke herkalibratie jaarlijks aanbevolen

Kwaliteitsborging

Box Optronics streeft ernaar hoogwaardige optische test- en meetinstrumenten te leveren met betrouwbare, consistente prestaties. Al onze optische vermogensmeters ondergaan vóór verzending strenge tests, kalibratie en kwaliteitscontroleprocedures.

Garantie

· 12 maanden beperkte garantie vanaf de leveringsdatum

· De garantie dekt materiaal- en fabricagefouten

· Gratis reparatie of vervanging voor defecte eenheden onder de garantie

· De garantie dekt geen schade als gevolg van verkeerd gebruik, verkeerde behandeling, ongeoorloofde wijziging of normale slijtage van verbruiksonderdelen
