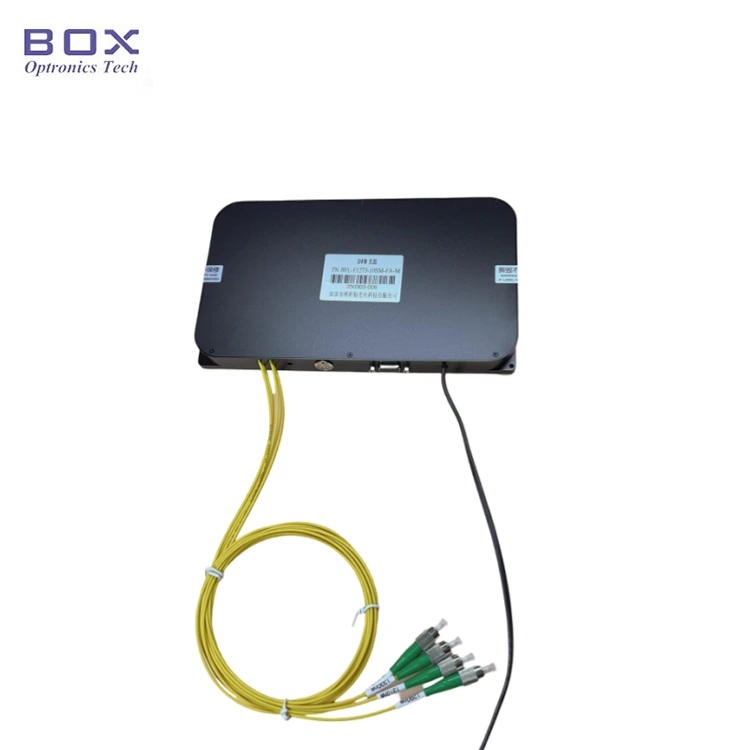

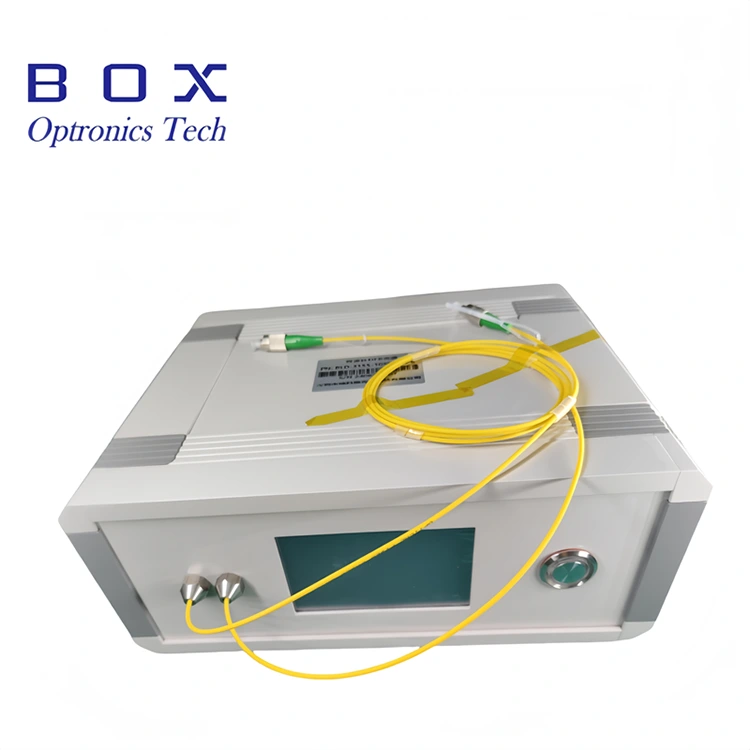

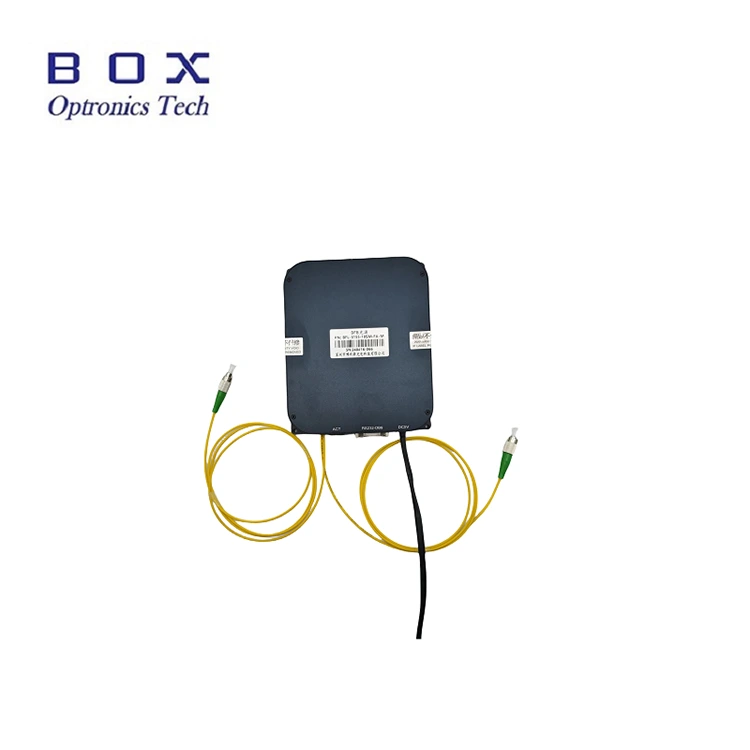

Dit is een meerkanaals DFB-laserbron met vrij configureerbare golflengten en continue golfwerking (CW). Beschikbare golflengteopties omvatten CWDM (1270~1650 nm), DWDM ITU-kanalen 18~64, LAN-WDM-golflengten, evenals specifieke golflengten zoals 1030 nm en 1064 nm. Het product is verkrijgbaar in twee configuraties: een standalone desktopunit of een integreerbare modulaire optie; uitgerust met communicatie-interfaces en monitoringsoftware. Gebruikers kunnen kiezen tussen een vast uitgangsvermogen of een in vermogen verstelbare configuratie. Deze meerkanaals DFB-laserbron ondersteunt werking als eenkanaalslichtbron of gelijktijdige uitvoer via meerdere kanalen.
|
Parameter |
Eenheid |
Dubbele kanalen |
Vier kanalen |
Opmerking |
|
Werkgolflengte |
nm |
1310/1550 |
1270/1290/1310/1330 |
aanpasbaar |
|
Optionele golflengte |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
DFB-type |
|
|
Uitgangsvermogen |
mW |
10/20/Anders |
aanpasbaar |
|
|
Zijmodus Onderdrukkingsverhouding |
dB |
>30 |
|
|
|
Werkmodus |
- |
CW |
|
|
|
Vermogensaanpassingsbereik |
- |
10~100% |
|
|
|
Stabiliteit op korte termijn (15 minuten) |
dB |
≤±0,02 Equivalent ≤±0,5% |
|
|
|
Stabiliteit op lange termijn (8 uur) |
dB |
≤±0,05 Equivalent ≤±1,2% |
|
|
|
Connector |
- |
FC/APC |
aanpasbaar |
|
|
Vezeltype |
- |
Hi1060/SMF-28/PM1550 |
aanpasbaar |
|
|
Pakket |
mm |
195(B)×220(D)×120(H) |
Tafelblad |
|
|
150(B)×125 (D)×20 (H) |
Module |
|||
|
Voeding |
V |
Wisselstroom 110~240V, <20W |
Tafelblad |
|
|
Gelijkstroom 5V/4A, <15W |
Module |
|||
|
Stroomverbruik |
W |
≤60 |
|
|
|
Bedrijfstemperatuurbereik |
℃ |
-5~+55 |
|
|
|
Bereik opslagtemperatuur |
℃ |
-40~+85 |
|
|
● Aanpasbare golflengten en uitgangsvermogens;
● 2~16 kanalen beschikbaar;
● Vast of regelbaar uitgangsvermogen;
● Hoge uitvoerstabiliteit, klein formaat en snel opstarten.
● WDM, AWG, PLC-apparaat differentieel verlies, detectie van retourverlies;
● Oogheelkundige OCT;
● Kalibratie van glasvezelapparatuur en systemen voor het testen van passieve componenten.
● Beschikbare golflengten (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

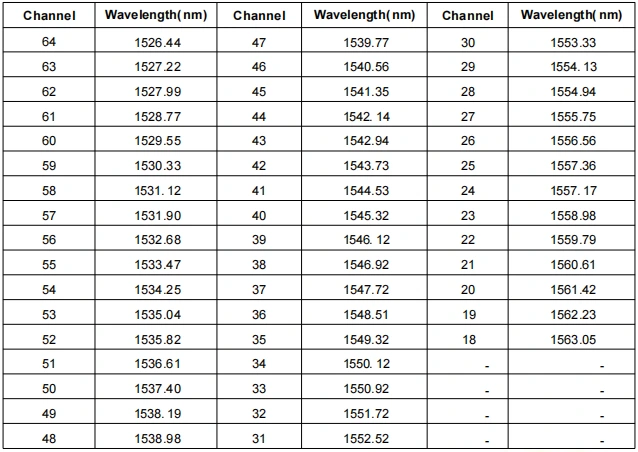

● ITU-kanaal 18~64 golflengten (mm):

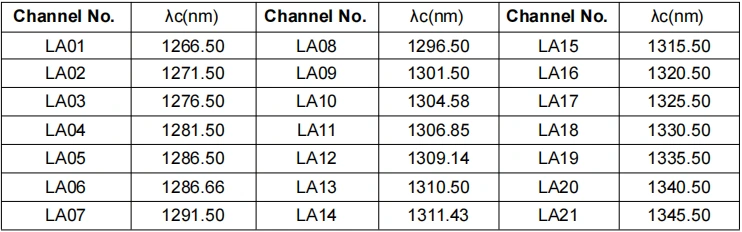

● LAN-WDM-golflengten (mm):
Stap1. Uitpakken: Controleer vóór de montage of alle accessoires compleet zijn.
Stap2. Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)
Stap3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.
Setp4. Aansluiten op de hostcomputer: Gebruik de USB-RS485 DB9-datakabel om de meerkanaals DFB-laserbron en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

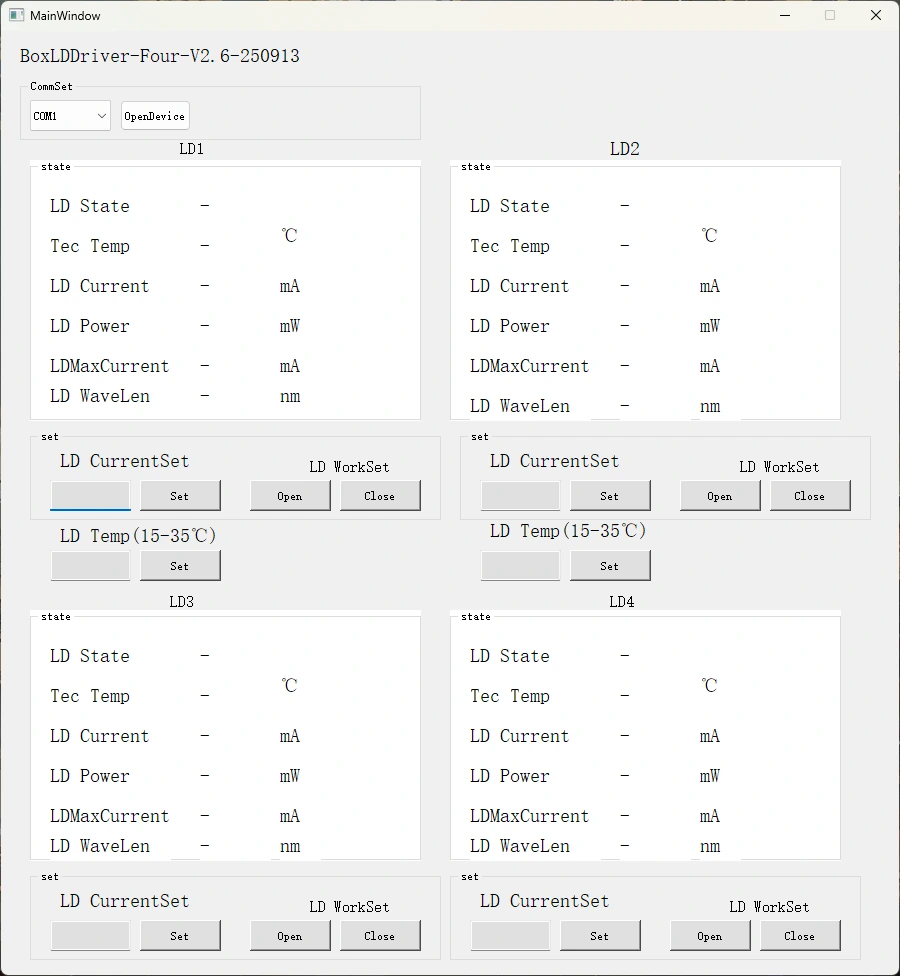

Stap 5. Besturingssoftware: Box Optronics levert de seriële opdracht- of pc-software om de LD-stroom en LD-temperatuur van de meerkanaals DFB-laserbron te regelen. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)
