C-band afstembare lasermodule

Productoverzicht-C-band afstembare lasermodule

De C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) van Box Optronics is een compacte, geïntegreerde afstembare lasermodule die het volledige C-band golflengtebereik en glasvezelgekoppelde output bestrijkt.

Het ATLS4-model is geoptimaliseerd voor nauwkeurige golflengteafstemming en biedt een typische golflengtestapgrootte van 22.00 uur, een golflengteschakeltijd van ≤100 µs en prestaties met een smalle lijnbreedte onder 5 MHz. Het is ideaal voor toepassingen die een hoge spectrale nauwkeurigheid vereisen, waaronder FBG-ondervraging, karakterisering van smalbandige optische filters, testen van DWDM-componenten en nauwkeurige fotonische metingen.

Het HTLS4-model is ontworpen voor snelle golflengtescantoepassingen, met een snelle golflengte-afstemmingsrespons tot 1 µs, een hoge scancapaciteit van meer dan 1000 nm/s en een lijnbreedte van ongeveer 1 MHz. Het is geoptimaliseerd voor dynamische FBG-detectie, het testen van optische componenten met hoge doorvoer en snelle spectrale acquisitietoepassingen.

Beide modellen delen hetzelfde mechanische pakket, dezelfde elektrische interface en dezelfde vezeluitgangsconfiguratie, waardoor systeemontwerpers de juiste prestatieklasse kunnen selecteren op basis van de toepassingsvereisten, zonder het mechanische of elektrische integratieontwerp te veranderen.

Belangrijkste kenmerken-C-band afstembare lasermodule

• Breed afstembereik voor de C-bandgolflengte: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Hoge golflengtenauwkeurigheid: ±10 pm absoluut, ± 2 pm stabiliteit, < 15 pm herhaalbaarheid

• Snelle afstemmingssnelheid: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) per stap

• Hoge scansnelheid: >40 nm/s bij stappen van 22.00 uur (ATLS4) / >1000 nm/s bij stappen van 20.00 uur (HTLS4)

• Fijne golflengtestap: typisch 22.00 uur (ATLS4) / typisch 20.00 uur (HTLS4)

• Hoog uitgangsvermogen: >10 dBm (10 mW) over het volledige afstembereik

• Uitstekende vermogensstabiliteit: ±0,05 dBm

• Goede vlakheid van het vermogen: ≤±0,3 dB

• Hoge onderdrukkingsverhouding in de zijmodus: >35 dB (ATLS4) / >40 dB (HTLS4)

• Lage relatieve intensiteitsruis: <-135 dB/Hz

• Smalle lijnbreedte: <5 MHz (ATLS4) / ~1 MHz standaard (HTLS4), statisch

• Standaard FC/APC-glasvezelconnectoruitgang

• Compacte modulevormfactor: 134x104x21mm

• 5V DC-voeding, <5W normaal energieverbruik

• Breed bedrijfstemperatuurbereik: -20°C tot +65°C

Typische toepassingen: afstembare C-band-lasermodule

• Fiber Bragg grating (FBG) demodulatie- en ondervragingssystemen

• Optisch passief testen en karakteriseren van apparaten (insertieverlies, retourverlies, filterrespons)

• DWDM-component- en golflengteverdelingsmultiplexertesten

• Vezeloptische detectiesystemen voor temperatuur-, spannings- en trillingsmetingen

• Structurele gezondheidsmonitoring van bruggen, tunnels, pijpleidingen en windturbinebladen

• Afstembare laserbronnen voor optische spectrummeting en -analyse

• Onderzoek en ontwikkeling in laboratoria voor fotonica en optische communicatie

• OEM-integratie in optische test- en meetapparatuur

Productspecificaties-C-band afstembare lasermodule

Optische en golflengtespecificaties

Mechanische en elektrische specificaties

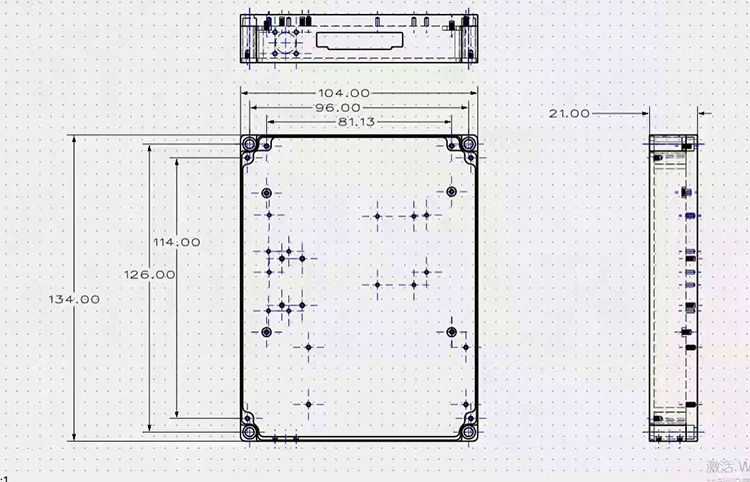

Afmetingen verpakking - C-band afstembare lasermodule

Moduleafmetingen: 134 mm (L) × 104 mm (B) × 21 mm (H)

Bestelinformatie-C-band afstembare lasermodule

Modelnomenclatuur

XTLS4-C-band

Voorbeelden: ATLS4-C-Band, HTLS4-C-Band

Veelgestelde vragen (FAQ) - Afstembare C-band lasermodule

Vraag: Wat is het verschil tussen ATLS4- en HTLS4-modellen?

A: De ATLS4 en HTLS4 delen hetzelfde mechanische pakket, dezelfde elektrische interface en glasvezeluitvoer, maar verschillen qua afstemsnelheid, stapgrootte en lijnbreedteprestaties.

De ATLS4-standaardversie biedt een golflengtestapgrootte van 22.00 uur, een schakeltijd van de golflengte in één stap van ≤100 µs, een scansnelheid van >40 nm/s (stappen van 22.00 uur) en een smalle lijnbreedte van <5 MHz, waardoor deze ideaal is voor spectrale metingen met hoge resolutie en nauwkeurige optische karakterisering.

De HTLS4-hogesnelheidsversie biedt een schakeltijd in één stap van ≤1 µs en een scansnelheid van >1000 nm/s met een resolutie in golflengtestappen van 20 pm, waardoor deze ideaal is voor snelle FBG-ondervraging, dynamische vezeldetectie en het testen van optische componenten met hoge doorvoer.

Selecteer het model op basis van uw toepassingsvereisten op het gebied van scansnelheid, golflengteresolutie en signaal-ruisverhouding.

Vraag: Kan deze afstembare laserbron worden gebruikt voor FBG-ondervragingssystemen?

EEN: Ja. De afstembare lasermodules ATLS4 en HTLS4 zijn breed geschikt voor FBG-ondervragingssystemen. Hun nauwkeurige golflengte-afstemmingsvermogen, hoge golflengteresolutie en stabiele optische output maken het nauwkeurig volgen van FBG-golflengteverschuivingen mogelijk die worden veroorzaakt door veranderingen in temperatuur, spanning en trillingen. De ATLS4 is geoptimaliseerd voor spectrale analyse met hoge resolutie, terwijl de HTLS4 snelle scanmogelijkheden biedt voor dynamische FBG-detectie en metingen met hoge doorvoer.

Vraag: Wat is het uitgangsvermogen en de vlakheid van het vermogen?

A: Beide modellen leveren >10dBm uitgangsvermogen over het volledige afstembereik, met ±0,05dBm vermogensstabiliteit en ≤±0,3dB vermogensvlakheid. De geïntegreerde vermogensregellus handhaaft een consistent uitgangsvermogen terwijl de golflengte wordt afgestemd, waardoor meetfouten als gevolg van vermogensvariatie worden verminderd.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

A: De MOQ is 1 eenheid. We ondersteunen flexibele bestelhoeveelheden, van afzonderlijke eenheden voor R&D en prototyping tot volumeproductie voor OEM-integratie. Neem contact op met ons verkoopteam voor specifieke prijzen bij de door u gewenste hoeveelheid.

Gegevensblad-C-Band afstembare lasermodule

ATLS4-C-band afstembare lasermodule

HTLS4-C-band afstembare lasermodule

Doorlooptijd-C-band afstembare lasermodule

• Standaardproductie: 1~2 weken

• Volumebestellingen: neem contact met ons op voor een productieschema

• Aangepaste bestellingen: 3~4 weken

• Internationale verzending: ~5 werkdagen (DHL/UPS/FedEx Express)

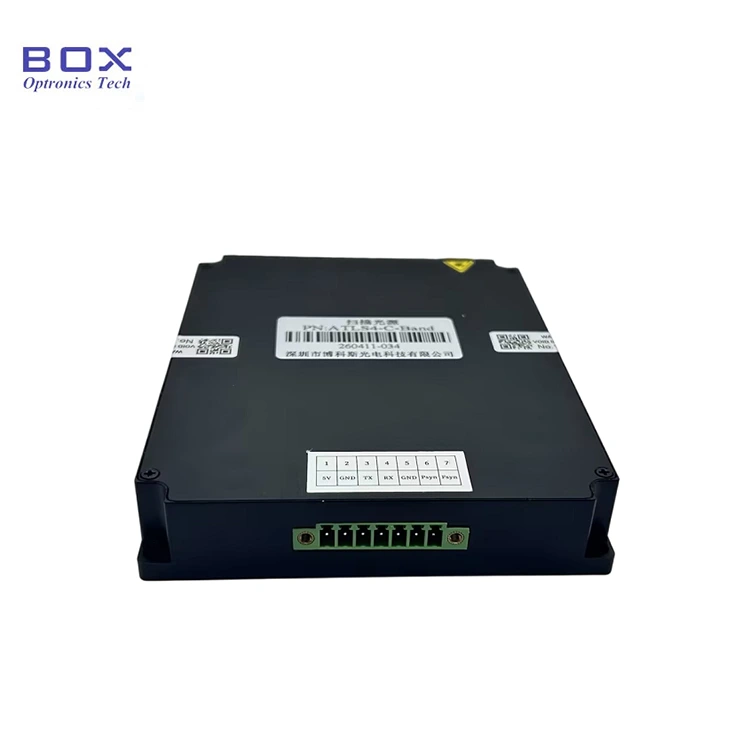

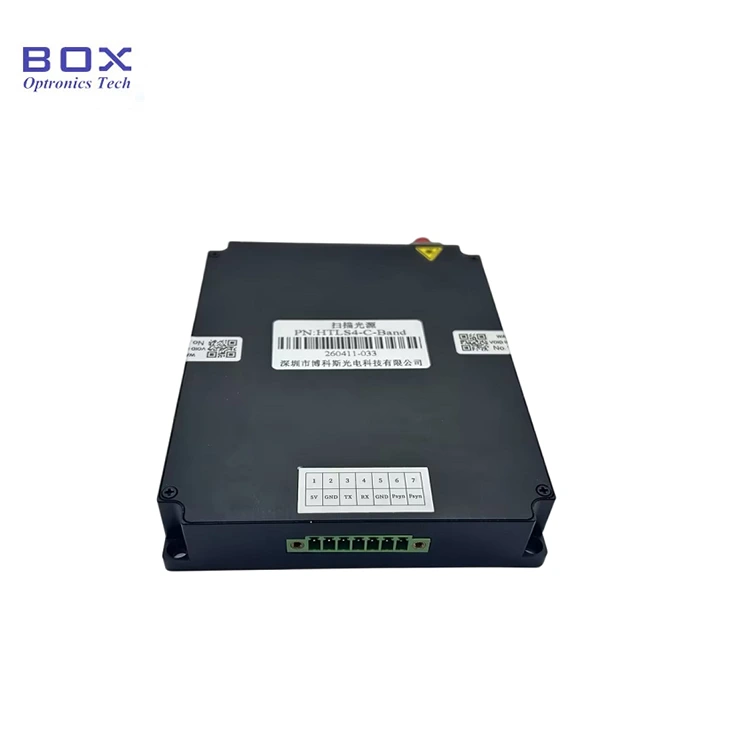

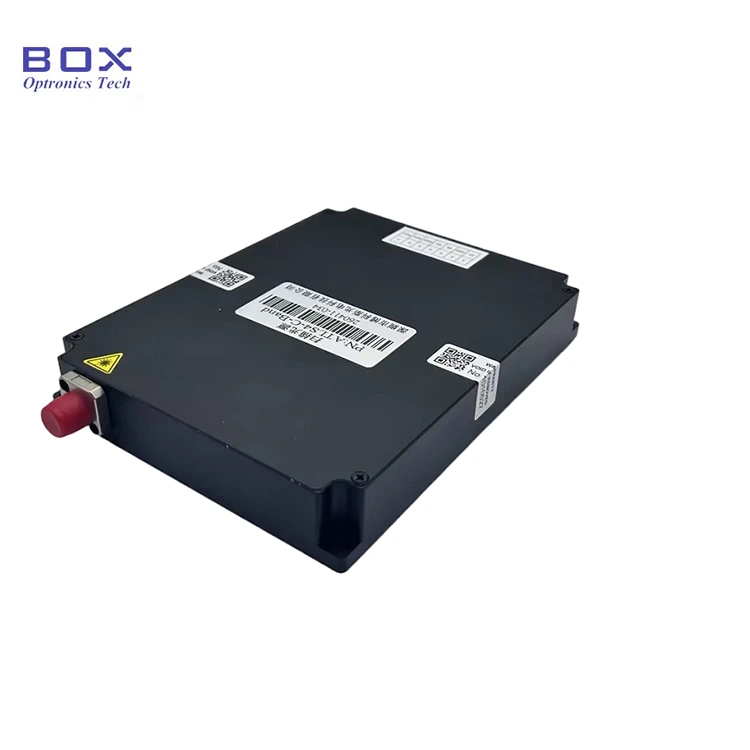

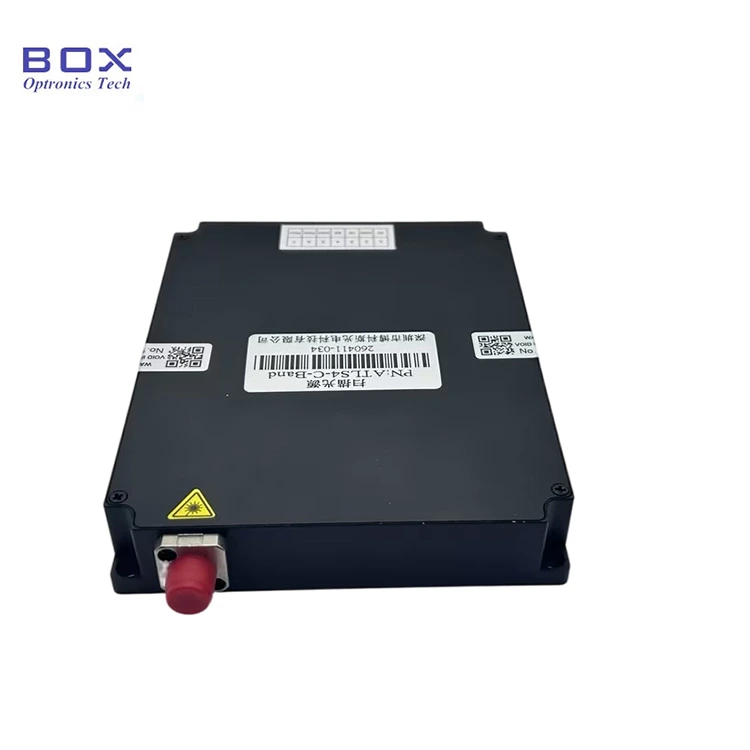

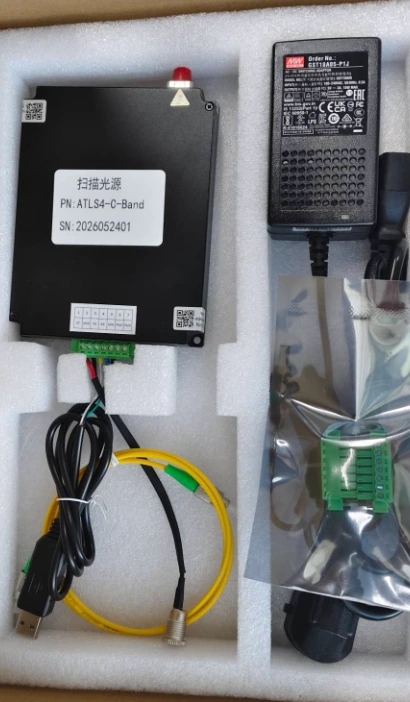

Foto van het daadwerkelijke product: C-Band Tunable Laser Module
