1550nm 23dBm halfgeleider optische versterker

Inhoudsopgave

1. Introductie van de 1550nm 23dBm halfgeleider optische versterker

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

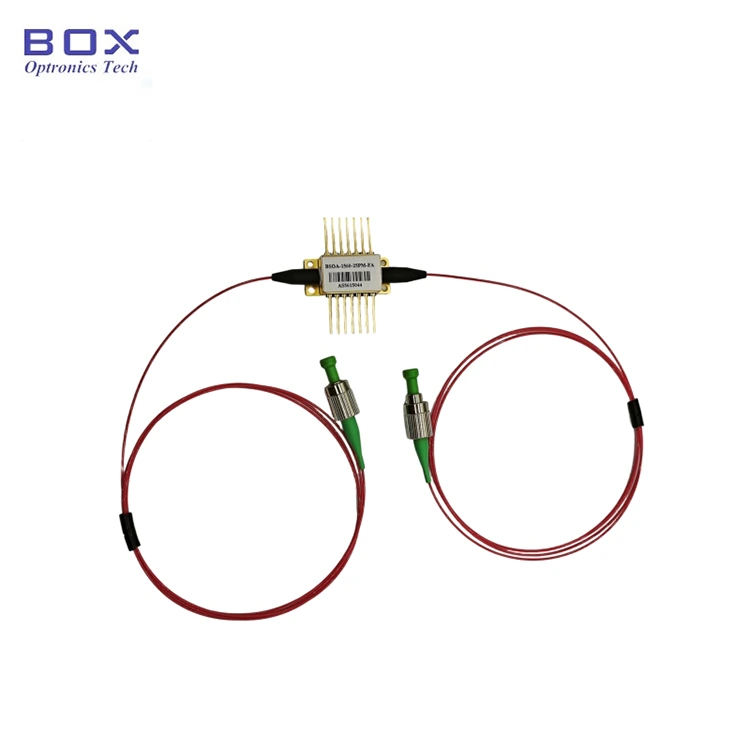

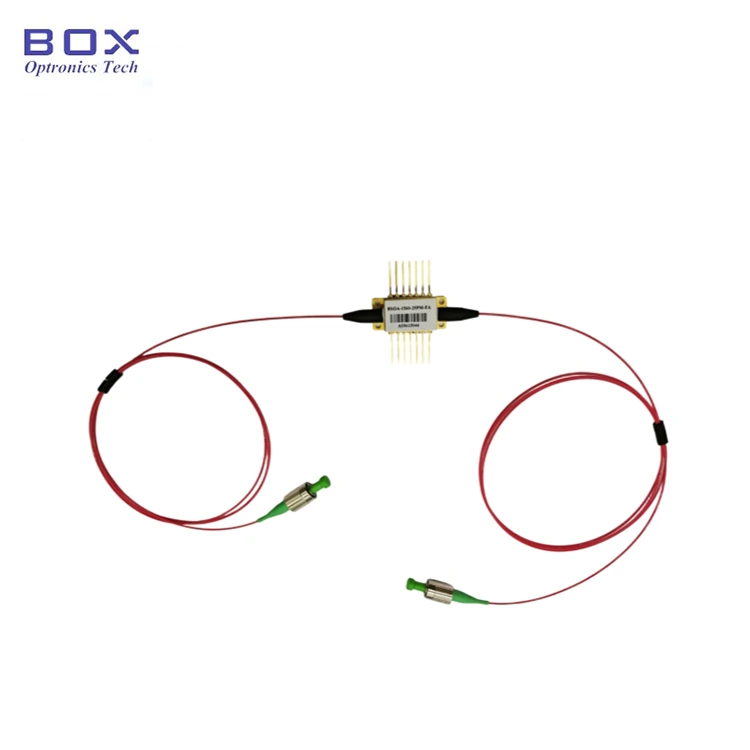

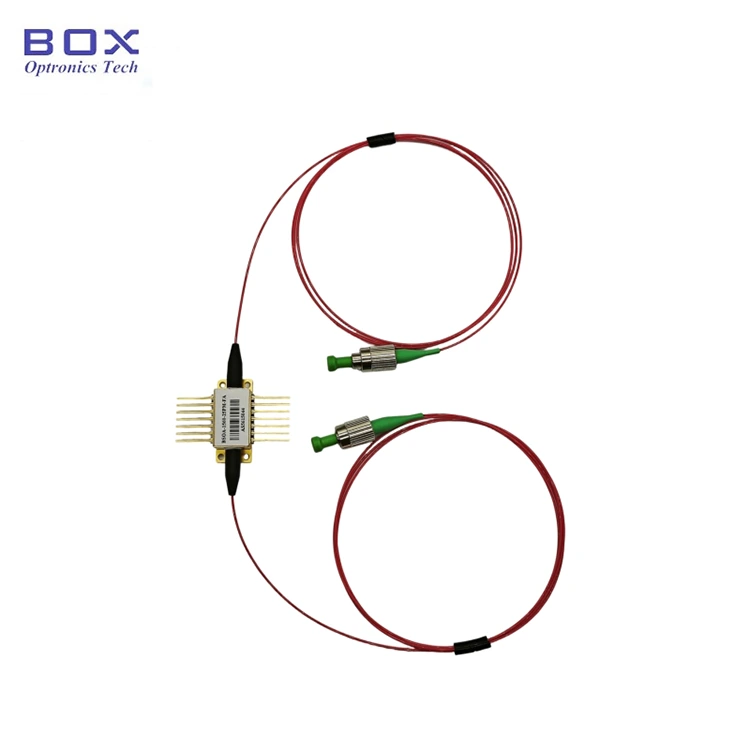

Dit is een 1550nm 23dBm optische halfgeleiderversterker met een 14-pins vlinderpakket. Het beschikt over een optisch verzadigingsvermogen van 23 dBm, 30 ~ 35 dB kleine signaalversterking, typische 100nm -3dB Gain-bandbreedte, en integreert TEC en thermistor voor een stabiel en vloeiend spectrum. Geschikt voor Verliescompensatie voor glasvezelverbindingen en -schakelaars, WDM glasvezelnetwerken en MOPA lasers.

Product Specificaties

Product Kenmerken

● 40G en 100G C-Band blokkerende sluiter of modulatie;

● Laag geluidsniveau Figuur & Lage polarisatieafhankelijkheid;

● 14-polig BTF-pakket met TEC en thermistor.

Product Toepassingen

● Verliescompensatie voor glasvezelverbinding en schakelaar;

● WDM-glasvezel netwerken;

● MOPA (Master-Oscillator Eindversterker)laser.

Product Details

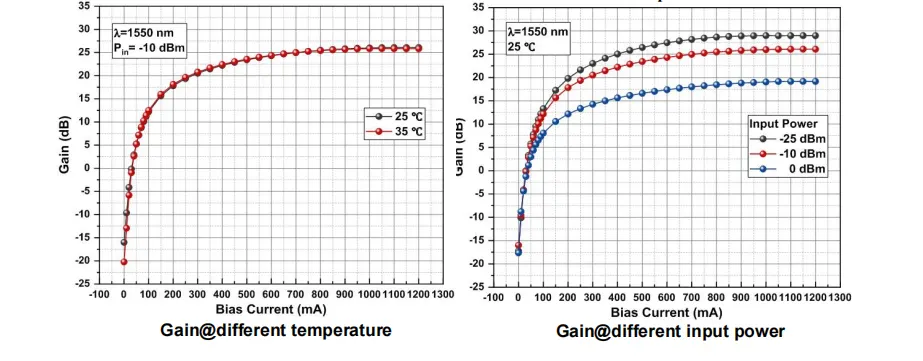

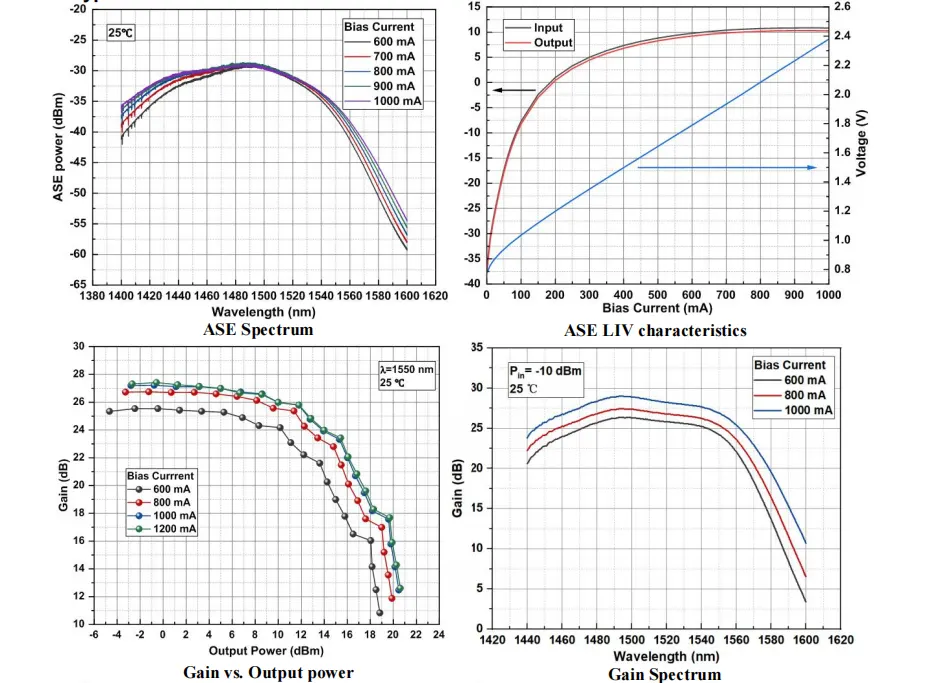

● Typische karakteristieke curve

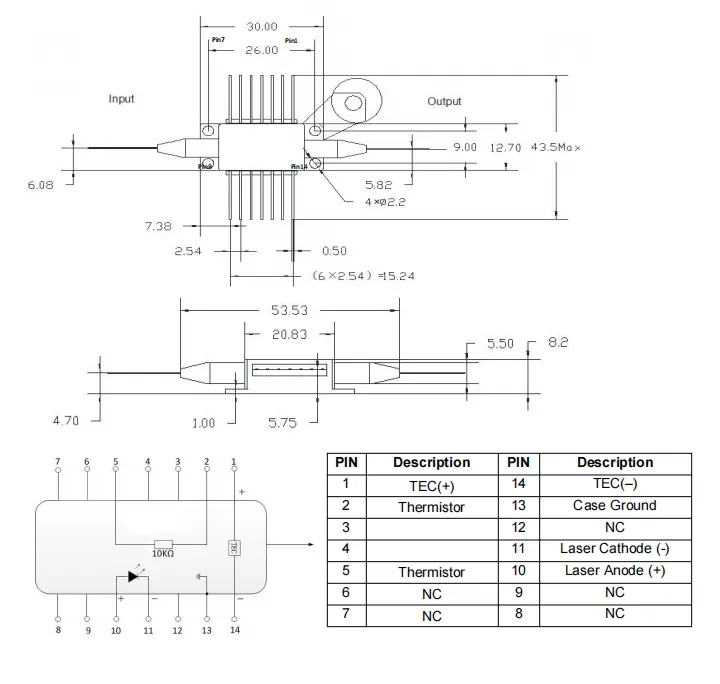

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1550nm 23dBm Halfgeleider optische versterker

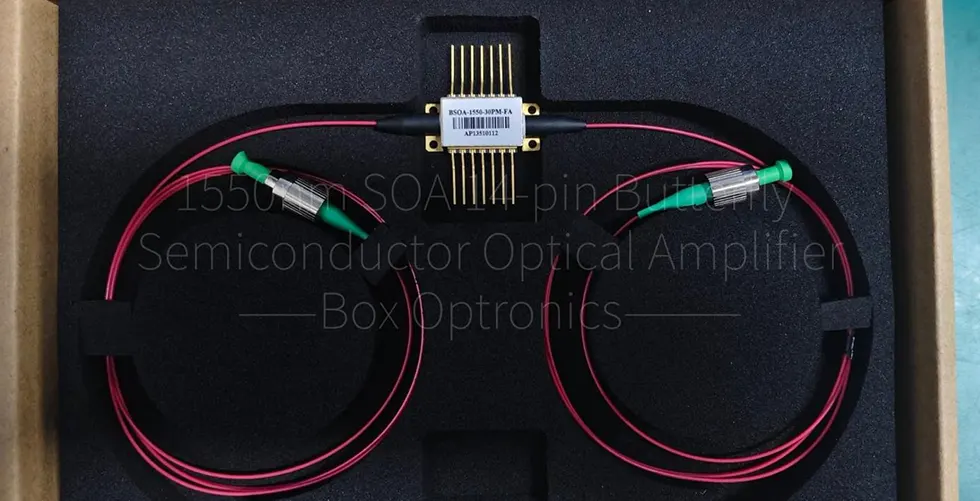

● Verpakkingsvoorbeeld

*Zelfstandig apparaat; geen ingebouwd driver (modulepakket geïntegreerd met een driver is optioneel).

Bestellen informatie

bijvoorbeeld: BSOA-1550-35PM-FA

(Bestelinformatie: 1550 nm 23 dBm halfgeleider optische versterker, 30 ~ 35 dB kleine signaalversterking, 23 dBm verzadigingsoptisch vermogen, 14-pins vlinderpakket, met SM Hi1060-vezel, FC/APC-connector).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad

Gegevensblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10-15 werkdagen. (Als die er zijn sommige op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
