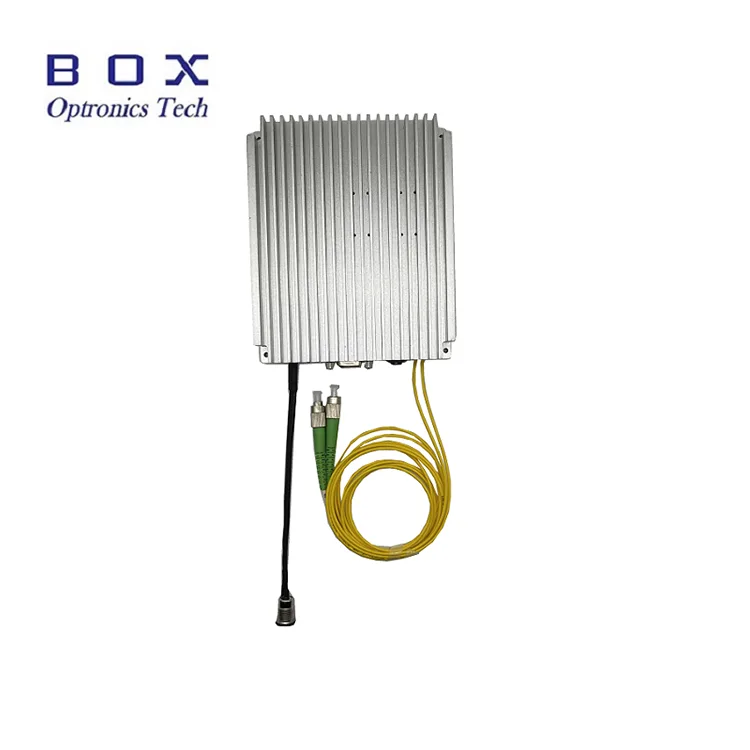

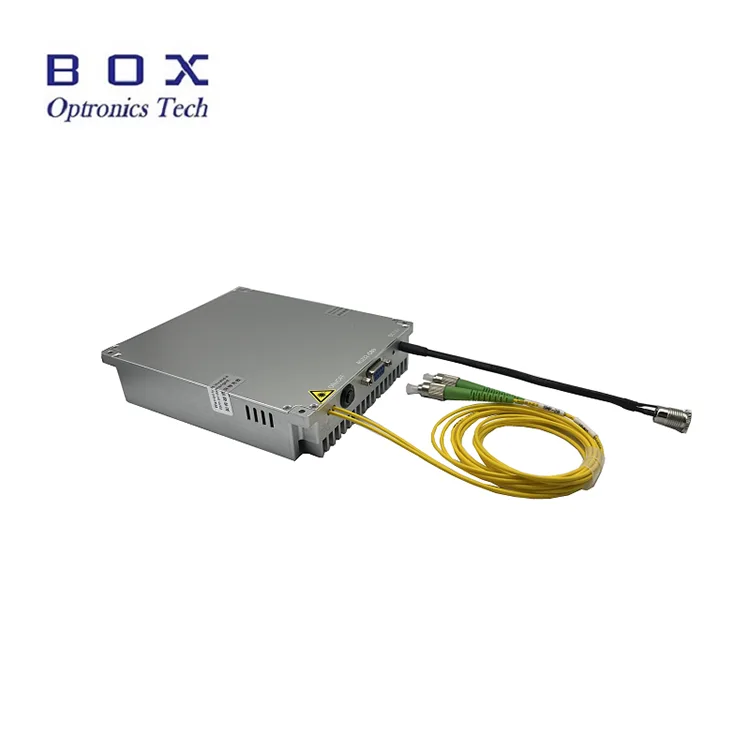

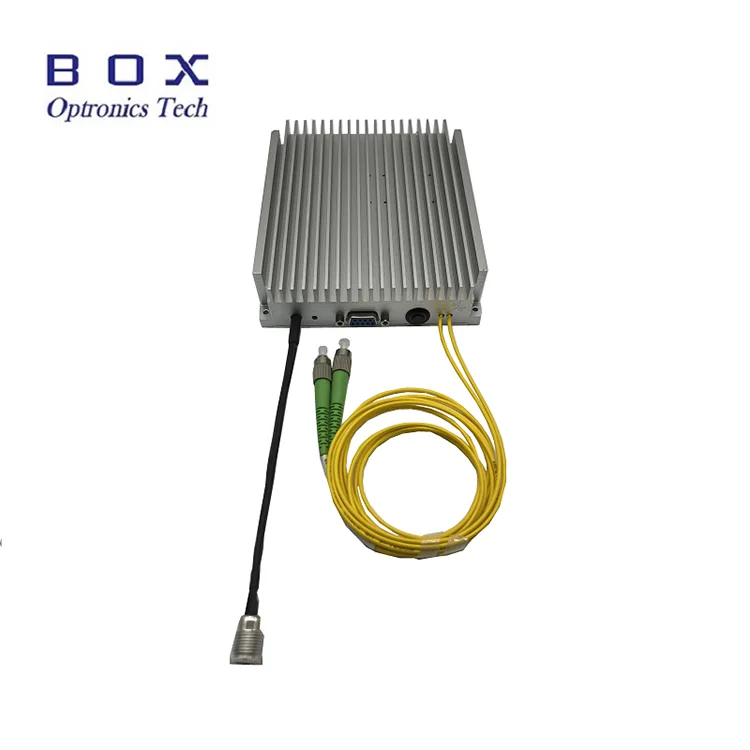

De Ytterbium-Doped Fiber Amplifier (YDFA) maakt gebruik van een halfgeleiderpomplaser om met ytterbium gedoteerde versterkingsvezels te exciteren, wat een efficiënte optische versterking oplevert in het golflengtebereik van 1030–1080 nm. De versterker biedt een optioneel en traploos instelbaar verzadigd uitgangsvermogen van 17/20/23/25/26/27/30/33/37/40dBm, met hoge versterking, weinig ruis en stabiele uitgangsprestaties.
De YDFA is beschikbaar in zowel benchtop- als compacte moduleconfiguraties en ondersteunt frontpaneelbesturing, seriële communicatie en pc-softwarebediening, waardoor hij geschikt is voor toepassingen zoals 1064nm laserversterking in wetenschappelijk onderzoek, industriële lasersystemen, fiberlasertoepassingen en optische precisiemeetsystemen.
|
Parameters |
Eenheid |
Waarden |
Opmerkingen |
|
Bedrijfsgolflengte |
nm |
1030~1070, 1040~1080 |
|
|
Ingangsvermogen |
dBm |
0~10 |
Aanpasbaar |
|
Verzadigd uitgangsvermogen |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Ingang |
|
Lawaai figuur |
dB |
≤5,0 |
|
|
Polarisatie-afhankelijke versterking |
dB |
<0,3 |
SM-vezel |
|
Polarisatie-uitstervingsverhouding |
dB |
>20 |
PM-vezel |
|
Ingangs-/uitgangsisolatie |
dB |
>35 |
|
|
Vezeltype |
- |
Hi1060 of PM980 |
|
|
Connector |
- |
FC/APC |
|
|
Bedrijfsmodus |
- |
ACC/APC(1) |
|
|
Afmetingen |
mm |
260(B)×280(D)×120(H) |
Tafelmodel (17-26dBm) |
|
260(B)×320(D)×120(H) |
Tafelmodel (27-33dBm) |
||
|
376(B)×340(D)×112(H) |
Tafelmodel (37-40dBm) |
||
|
125(B)×150(D)×20(H) |
Module(17~20dBm) |
||
|
139(B)×206(D)×27(H) |
Module(23~26dBm) |
||
|
139(B)×235(D)×70(H) |
Module(27~40dBm) |
||
|
Voeding |
V |
Wisselstroom 110~240V, <30W |
Tafelblad |
|
Voeding |
V |
5V gelijkstroom, <15W |
Module |
|
Controlemodus |
- |
RS232 Seriële communicatie |
Module |
|
Communicatie-interface |
- |
DB9 Vrouw |
Module |
|
Bedrijfstemperatuur |
℃ |
-5~+35 |
|
|
Bereik bedrijfsvochtigheid |
% |
0~70 |
|
● Groot golflengtebereik;
● Hoog uitgangsvermogen tot 40 dBm;
● Laag geluidsniveau;
● Hi1060 of PM980 optioneel.
● Niet-lineaire optica; l
● Microgolffotonica;
● Coherente LiDAR-systemen.

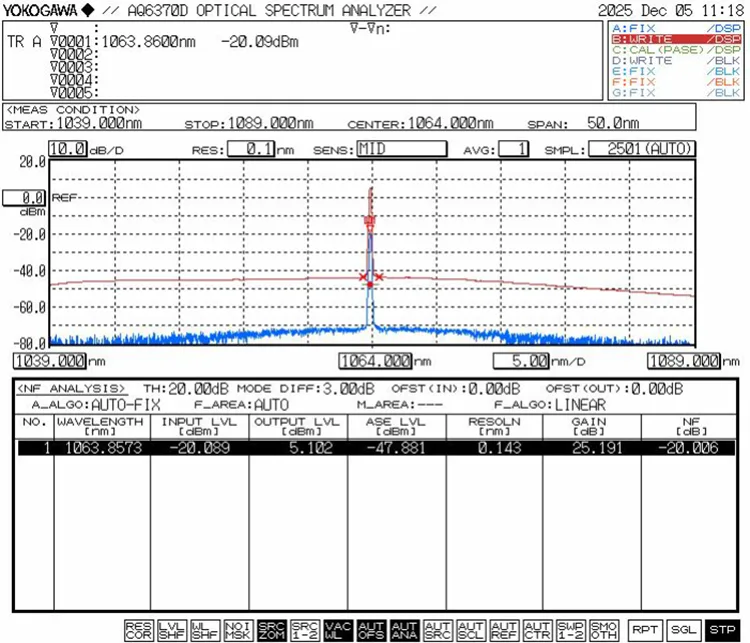

● Optisch spectrum van versterkt 1064nm-signaal 0dBm ingangsvermogen, 3A
● Vermogensinstabiliteit bij uitgangsvermogen 27 dBm, 0 dBm ingang 1064 nm, APC-modus

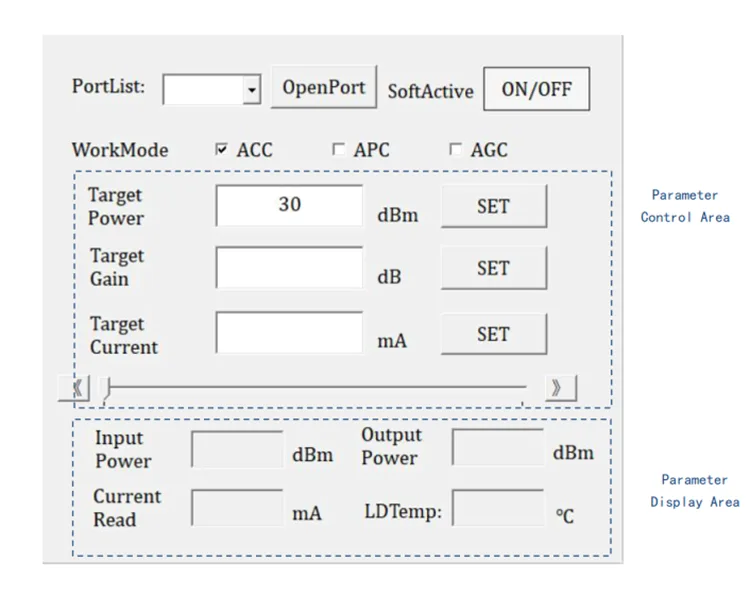

● PC-besturingssoftware-interface

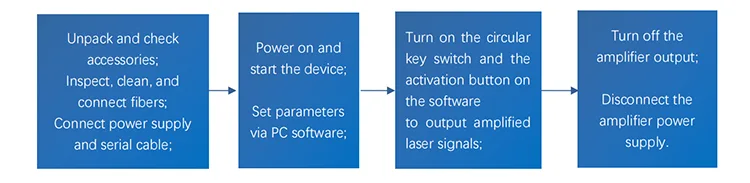

Stap1. Uitpakken en monteren: Controleer vóór de montage of alle accessoires compleet zijn, inclusief stroomkabel of voedingsadapter, glasvezeljumpers, gebruikershandleiding, testrapport, etc.
Sluit de voeding aan: tafelversterkers kunnen rechtstreeks op wisselstroom worden aangesloten; modulaire versterkers moeten worden aangesloten op een DC-schakelende voeding of een gereguleerde voeding die aan hun voedingsvereisten voldoet.
Gebruik speciale apparatuur en gereedschappen (inspecteur voor het eindvlak van de vezel, reinigingsset voor de vezelconnector) om het eindvlak van de vezelconnector te inspecteren en schoon te maken. Gebruik alleen vezeljumpers als deze volledig schoon is om de signaallichtbron op de ingangspoort van de versterker aan te sluiten.
Stap2. Schakel de voeding van de versterker in, selecteer de werkmodus in de pc-software en stel parameters in zoals uitgangsvermogen of pompstroom.
Opmerking: Elke keer dat de versterkermodule wordt ingeschakeld, zijn de werkmodus (APC/ACC) en de werkstroom of het uitgangsvermogen van de versterker de parameterinstellingen van het laatste gebruik. Als aanpassing nodig is, kan dit via de pc-software worden aangepast. De versterker is doorgaans in de fabriek standaard ingesteld op de minimale werkstroom en het minimale uitgangsvermogen.
Stap3. Druk op de activeringssleutelschakelaar (ACT) op de module en klik op de zachte activeringsschakelaar (SOFTACTIVE) op de pc-software. Op dit moment begint het lasersignaal te worden versterkt en uitgevoerd. Tijdens het experiment kunnen de werkmodus en het uitgangsvermogen indien nodig tijdig worden aangepast.
Opmerking: Wanneer de versterker zich in de lichtgevende toestand bevindt (activeringsschakelaar is ingeschakeld), is het ten strengste verboden om glasvezeljumperconnectoren aan te sluiten, los te koppelen of aan te sluiten; Anders zullen het eindvlak van de vezeljumperconnector en de versterker zelf waarschijnlijk beschadigd raken, wat tot storingen kan leiden.
Setp4. Schakel na gebruik de activeringssleutelschakelaar (ACT) uit om de versterkeruitgang af te sluiten, schakel de voeding uit en ontkoppel de glasvezelverbinding.
|
YDFA |
Uitgangsvermogen |
Vezeltype |
Dimensie |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-gedoteerde vezelversterker |
17: 17dBm 20: 20 dBm 23: 23dBm ... 40: 40 dBm |
SM: Hallo1060 PM: PM980 |
M: Module B: Tafelblad |
bijv.: YDFA-27-PM-M
(Bestelinformatie: Ytterbium-gedoteerde vezelversterker, 27 dBm uitgangsvermogen, met PM980-vezel, modulepakket).
● Offertevoorwaarden
(1) EXW:
Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.
(2) DAP:
Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.
(3) Anders
● Betalingsvoorwaarden
PayPal en T/T zijn beschikbaar.
Productie: 10-15 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)
De internationale logistiek: 3-5 werkdagen.
● De versterker moet werken binnen het nominale golflengte- en vermogensbereik van het optische signaal. Voer geen optische signalen in buiten het gespecificeerde bereik. Raadpleeg het producttestrapport voor specifieke parameters.
● Controleer voordat u begint of de aan/uit-schakelaar en de sleutelschakelaar zijn uitgeschakeld en sluit vervolgens de voeding aan. Schakel bij het uitschakelen eerst de sleutelschakelaar uit en ontkoppel de voeding nadat de uitgangsindicator uitgaat. Sluit de stroomtoevoer niet direct af als de versterker in werking is.
● Het veelvuldig aansluiten/loskoppelen van de input- en output-glasvezelconnectoren wordt niet aanbevolen, omdat dit stofvervuiling, verhoogd insteekverlies of verbranding van het uiteinde van de vezelconnector kan veroorzaken.
● De FC/APC-connector op de hoofduitgangspoort is alleen bedoeld voor het testen van de voeding; het is ten strengste verboden om het op andere glasvezelconnectoren aan te sluiten. Als de uitgangsvezel met andere vezels moet worden verbonden, wordt smeltlassen met een vezelfusielasapparaat aanbevolen.
● Houd het apparaat uit de buurt van vocht, stof en corrosie; bewaar het op een droge plaats.
● Garantieperiode:
Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.
● Uitsluitingen van gratis garantie:
Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:
(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.
(2) Storingen als gevolg van onjuiste bediening door de gebruiker.
(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.
(4) Ongeoorloofde demontage, wijziging of reparatie.
(5) Gewijzigde of onvolledige garantielabels op de behuizing.
(6) Schade of verlies tijdens transport.
